Roland Juno-106 — Rack versie: voices, voeding en EXT-in

2-4 minuten

Deze rackversie van de Juno-106 — gebouwd door Armen en voorzien van een eigen frontpaneel met de opschriften ‘106 Sound by Armen’ — kwam binnen voor een algehele inspectie en beoordeling. Bij de eerste checkup was al snel duidelijk dat het instrument meer had meegemaakt dan de buitenkant deed vermoeden: stem 1 stoorde, stem 6 was volledig dood, en veel controls kraakten bij gebruik.

De diagnose op het module board wees direct naar de AR80017-chips: de bekende gecombineerde VCF/VCA-IC’s die in vrijwel elke Juno-106 vroeg of laat bezwijken. Van de zes stemmen bleken er al eerder één wavegenerator en twee VCF/VCA-combinaties vervangen of hersteld te zijn. De resterende chips zijn alsnog vervangen — alle zes AR80017’s zijn eruit, het board is schoongemaakt en nieuwe exemplaren zijn geplaatst. Na deze ingreep werkten alle zes stemmen weer stabiel.

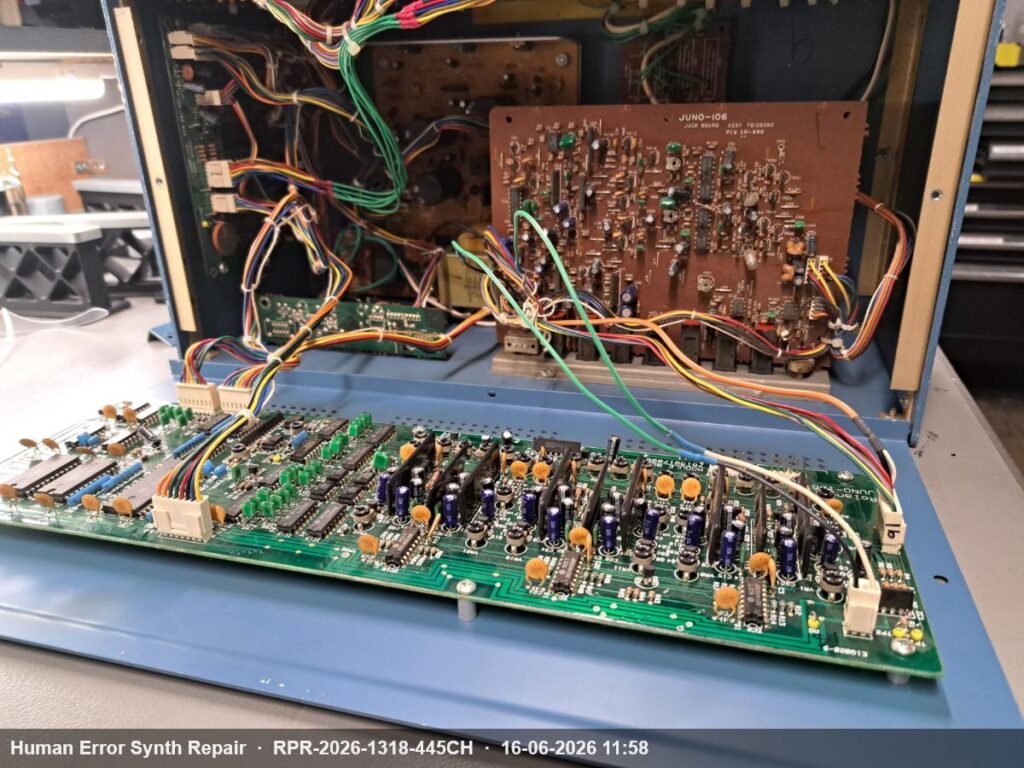

Module board van de Juno-106 opengeslagen in de rackbehuizing, met jack board en uitgebreide bedrading zichtbaar op de achtergrond.
Het module board opengeslagen, klaar voor inspectie.

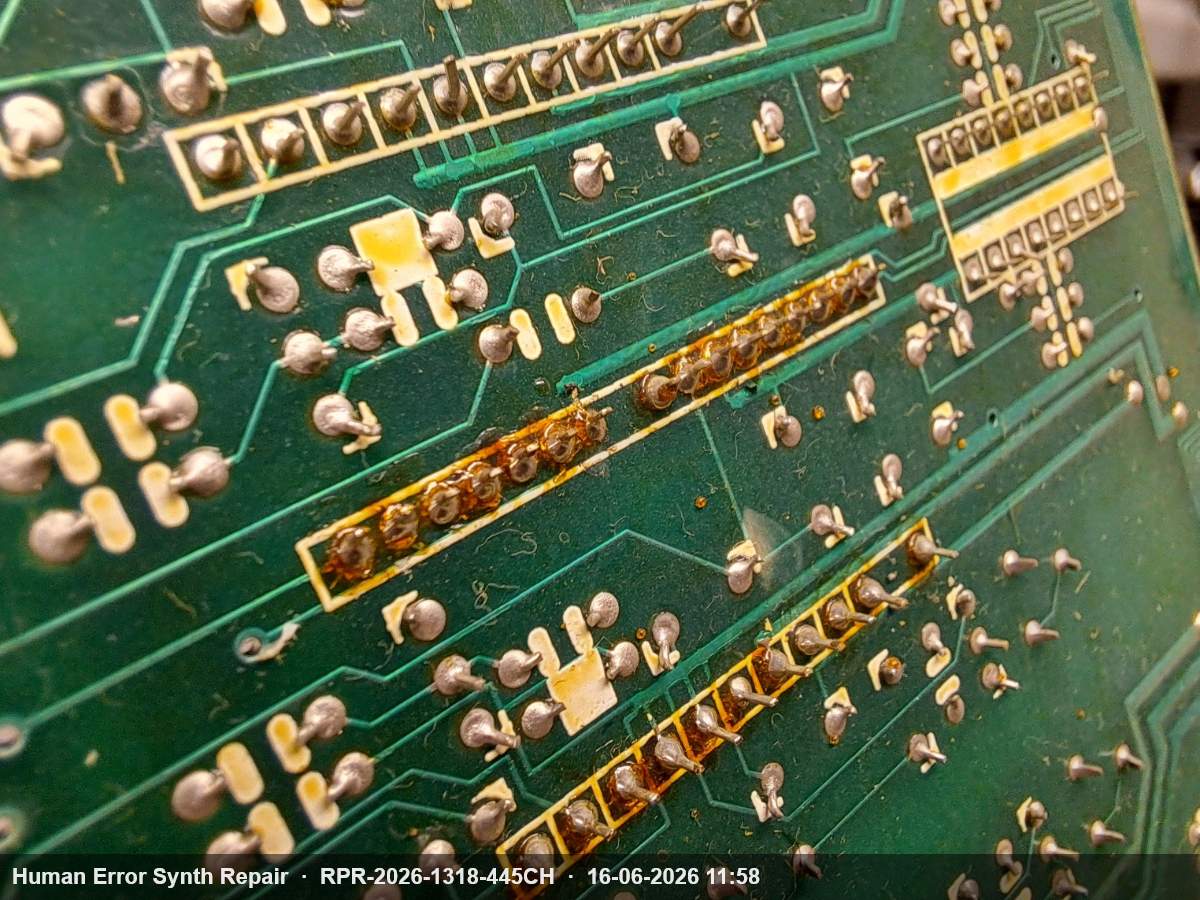

Onderzijde van het module board met zichtbare ontgassing en bruine vlekken langs de IC-rijen.
Sporen van eerder onderhoud aan de IC-footprints op de onderzijde van het board.

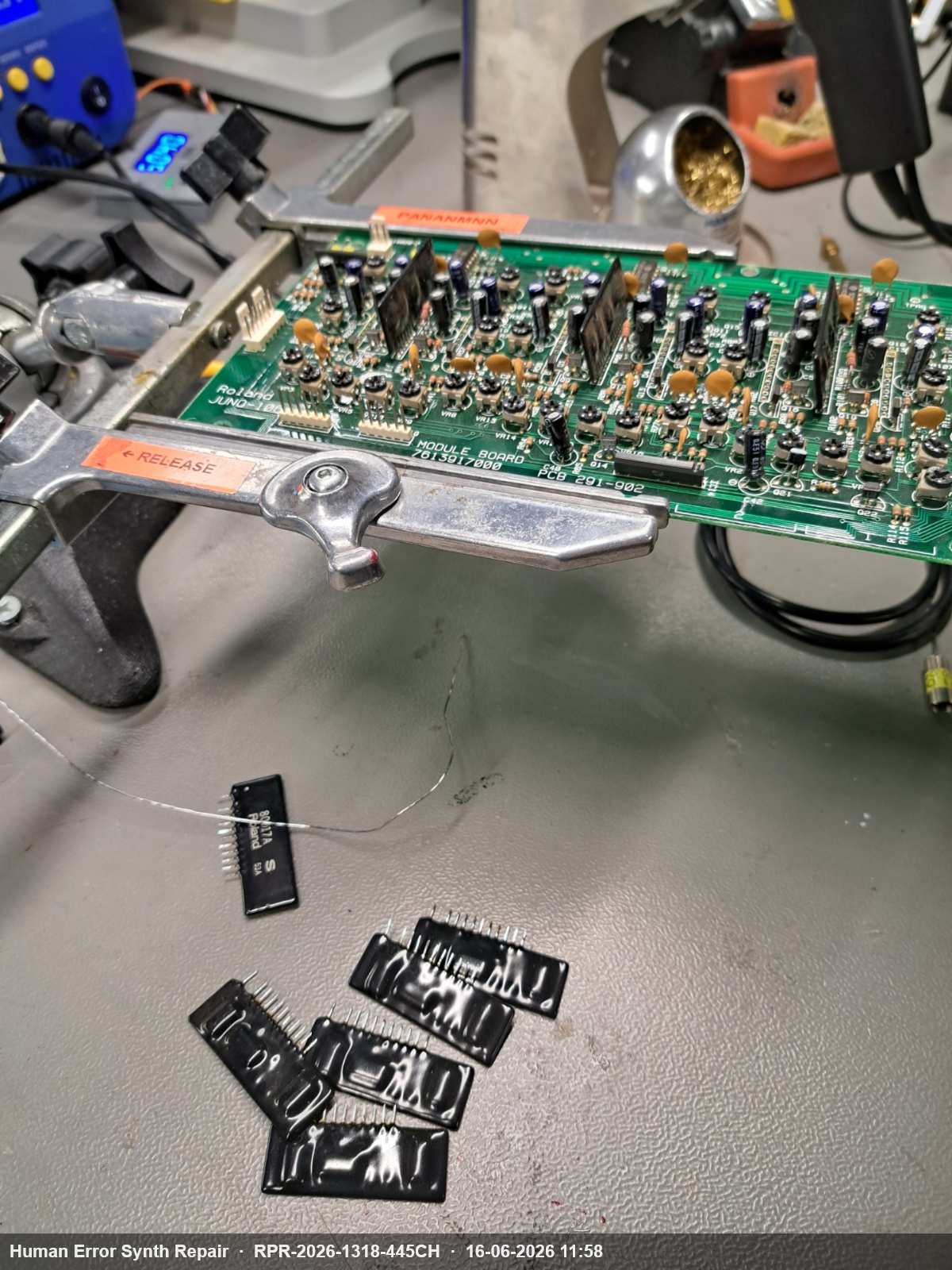

Module board in een bankschroef geklemd, met vijf verwijderde AR80017 IC's losliggend op de werktafel.
De verwijderde AR80017-chips sommige al eerder vervangen, de rest nu alsnog.

De voedingssectie vertelde een apart verhaal. De grote elektrolytische condensatoren hadden ontgast: bruine vloeistof had zich over het PCB verspreid en lichte schade veroorzaakt aan het bordmateriaal en de omringende componenten, waaronder weerstanden R9 en R8 rondom de 15V-lijn. Let ook op het verschil met de lijm die de grote condensatoren op hun plek moet houden. De lijm werkt ook als een geleider die de vloeistof volgt. Die schade is hersteld, de getroffen componenten zijn vervangen, en de plaat is grondig gereinigd. De 5V-regelaar (een 7805) vertoonde broze soldeerverbindingen rond zijn drie poten, een klassiek gevolg van jarenlange thermische belasting. Die verbindingen zijn opnieuw gesoldeerd. Tegelijk is ook de AC-connector vervangen door een nieuw exemplaar, en waar mogelijk zijn nette passende schroeven geplaatst.

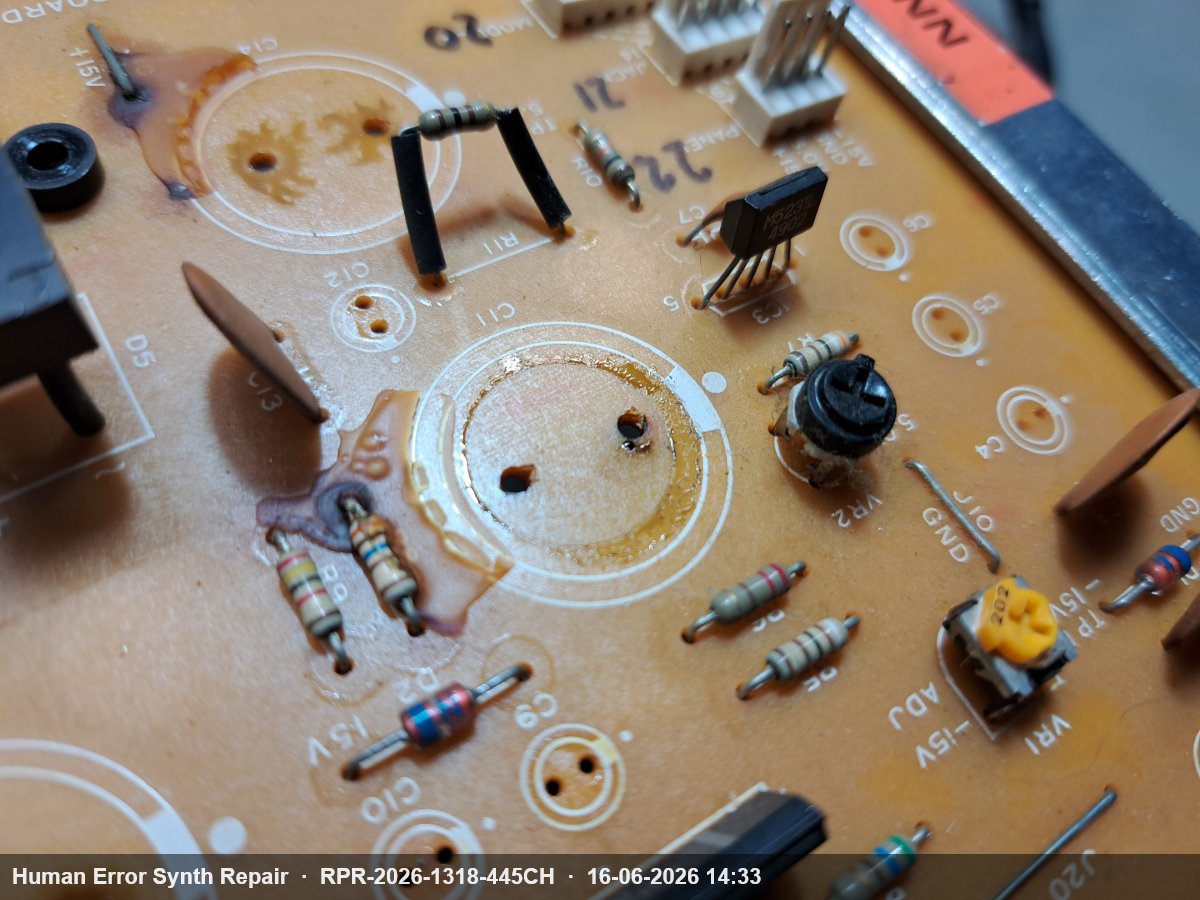

Detail van de voedingsplaat met bruine corrosieve vloeistofsporen rondom de voeten van weerstanden R9 en R8 bij de 15V-lijn.
Vloeistofschade rondom R9 en R8 op de voedingsplaat.

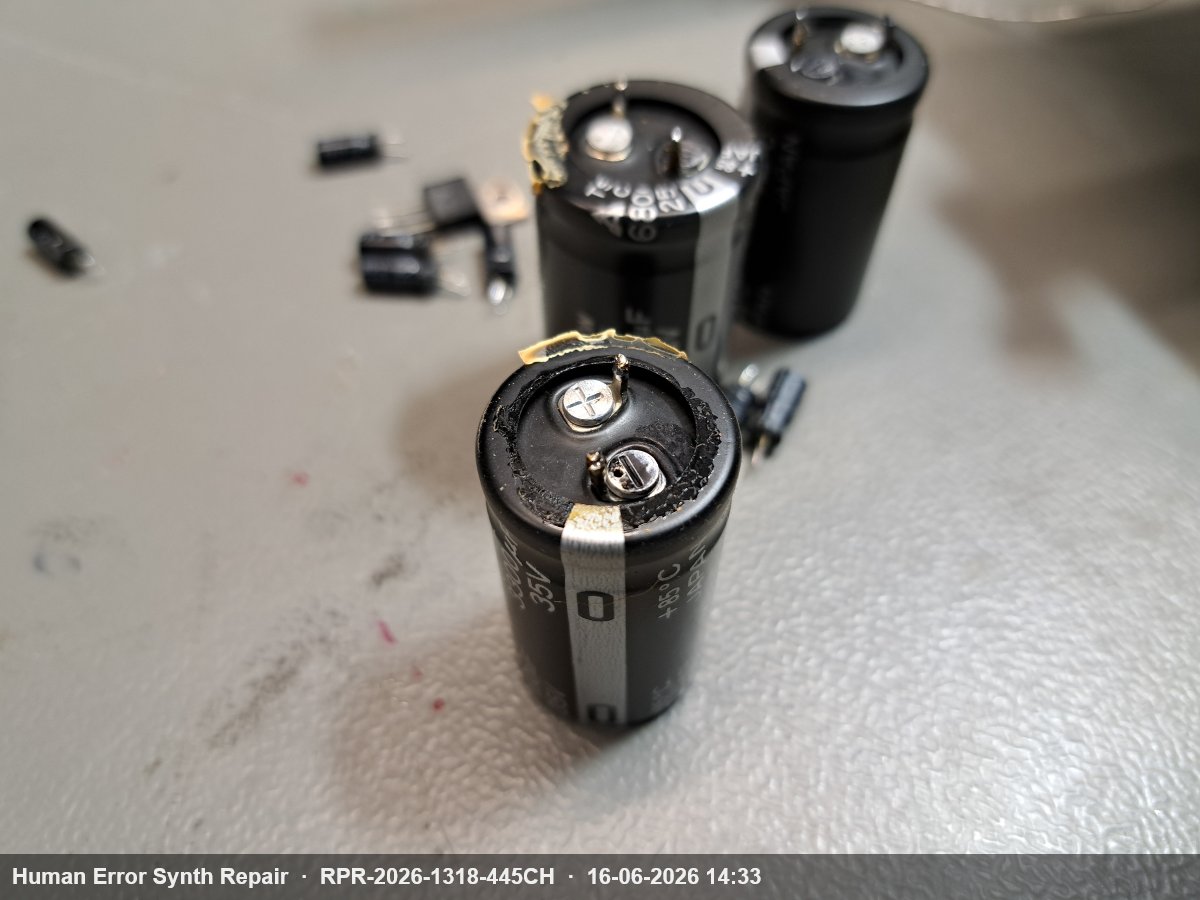

Drie grote elektrolytische condensatoren losliggend op de werktafel, de voorste toont zichtbare ontgassing aan de bovenkant.
De originele condensatoren van de voedingsplaat — de voorste heeft duidelijk ontgast.

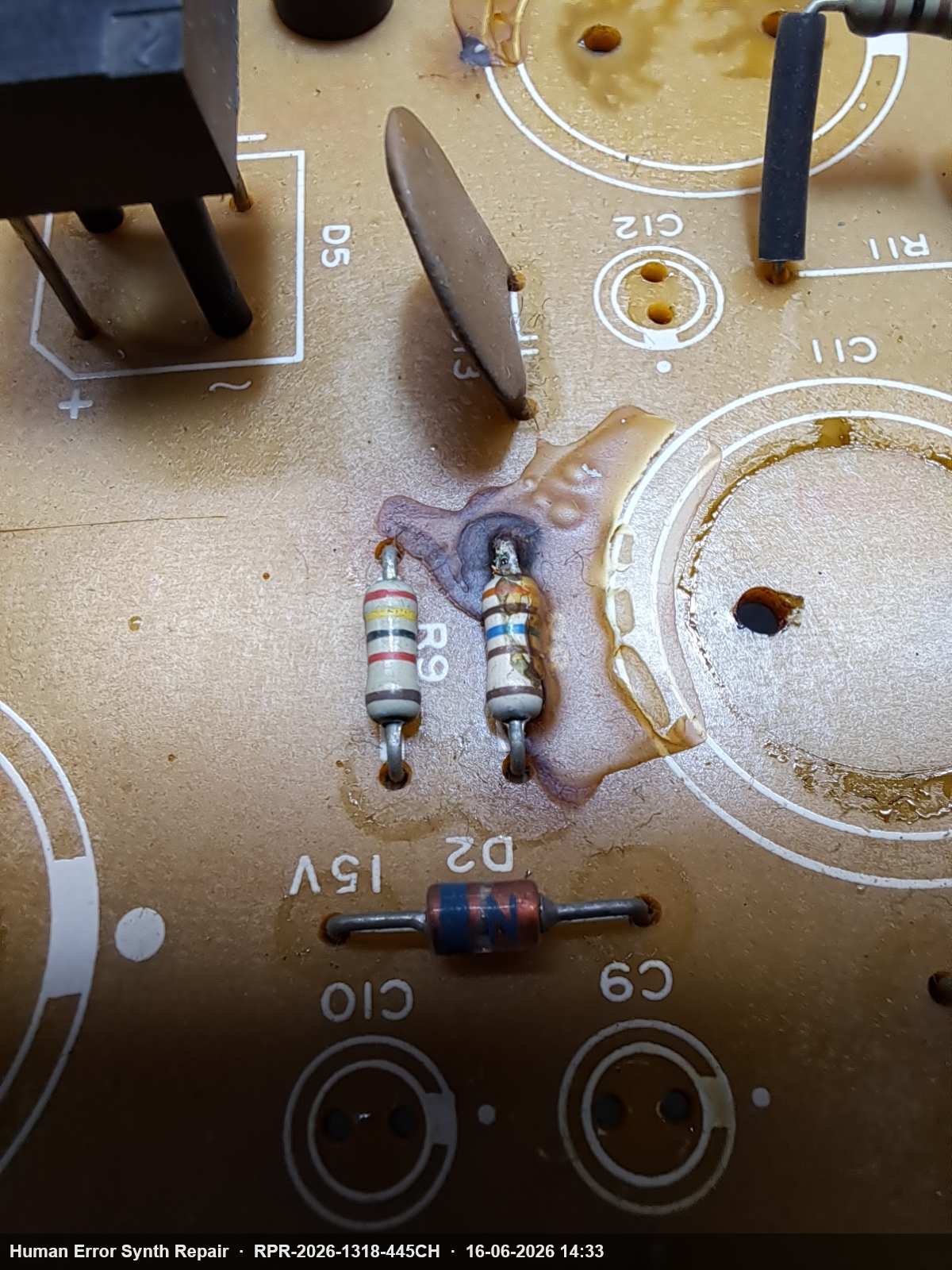

Bovenaanzicht van de voedingsplaat met paarsbruin verkleurde vloeistofplas rondom weerstanden R9 en aangrenzend, naast ingedroogde condensatorvloeistof.
Ingedroogde condensatorvloeistof en corrosie rondom de weerstanden.

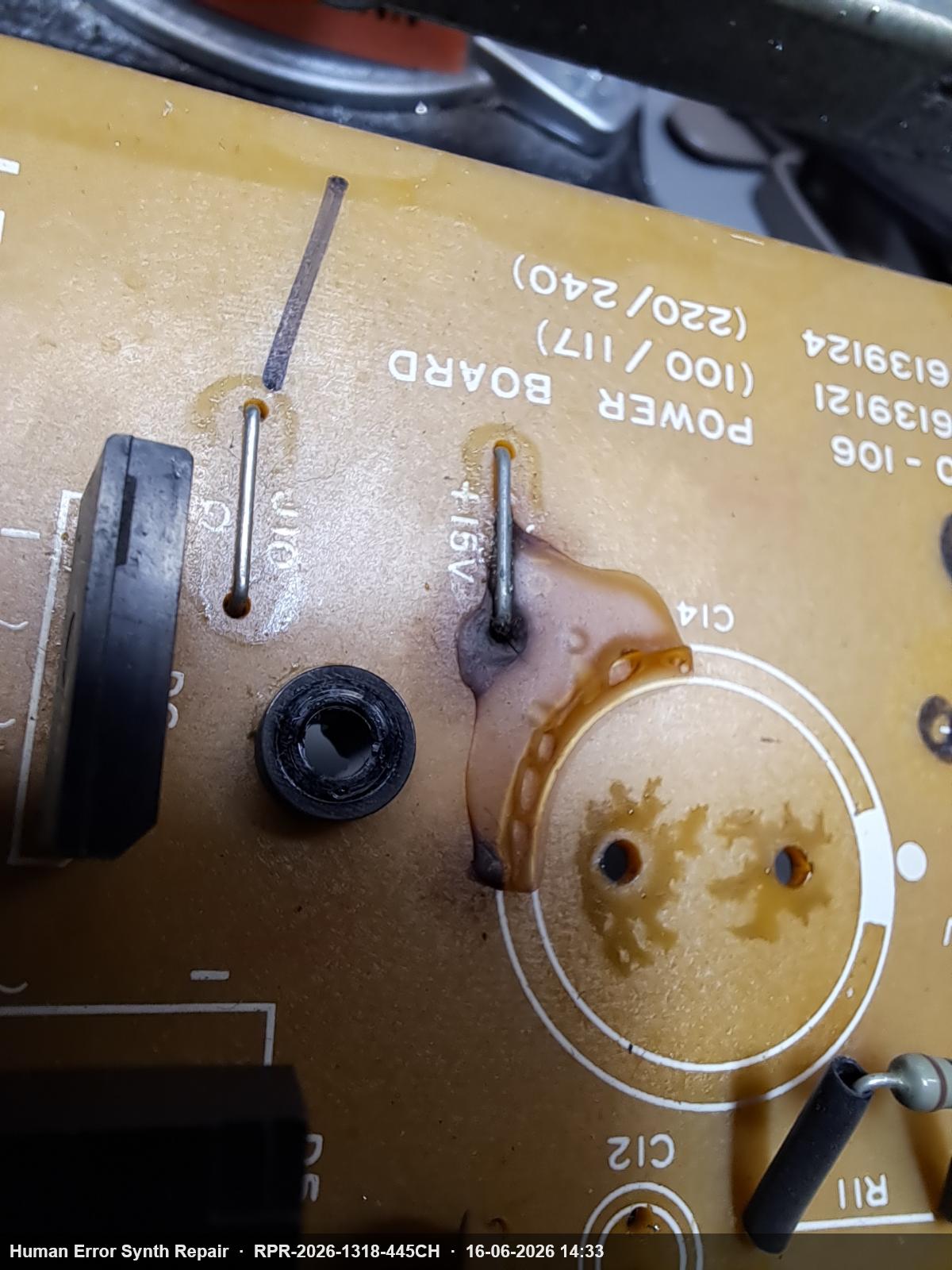

Detail van voedingsplaat bij C14-footprint met ingedroogde bruine vloeistof rondom de condensatorpootjes en de +15V-aansluiting.
Schade rondom condensatorlocatie C14 bij de +15V-lijn.

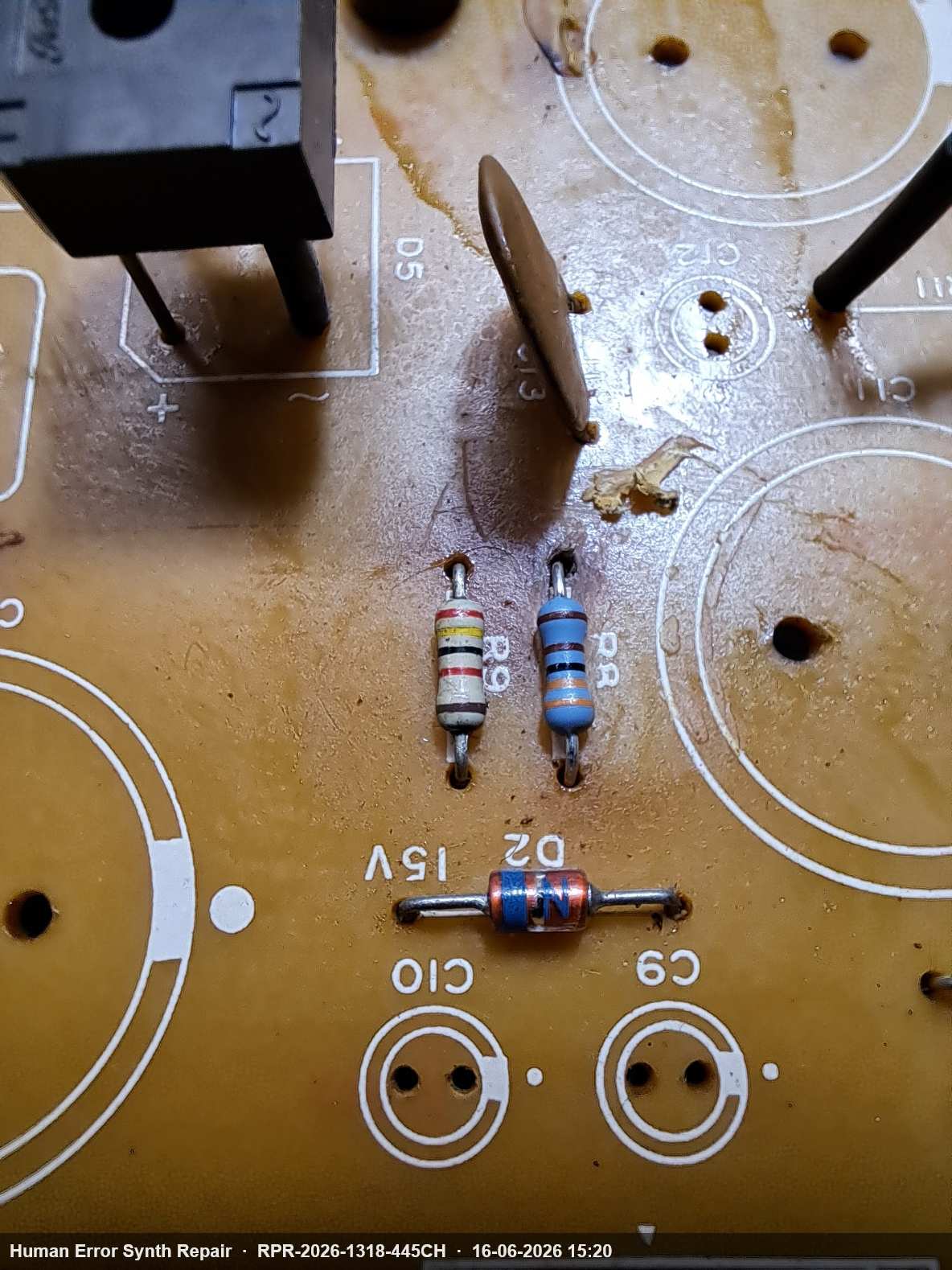

Voedingsplaat na reiniging met nog zichtbare bruine aanslag rondom weerstanden R9 en R8, condensatorlocaties schoon.
Na reiniging zijn de ernstigste residuen verwijderd.

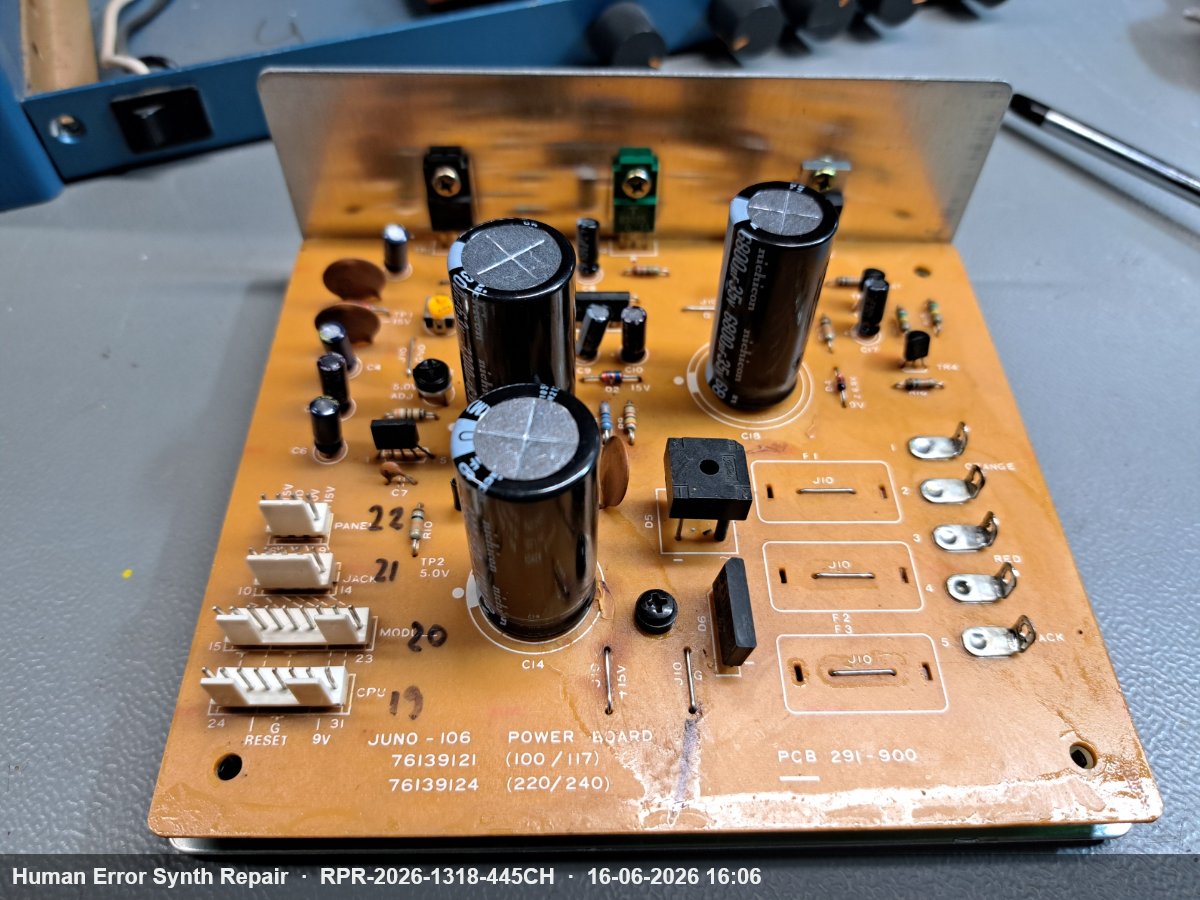

Gereviseerde Juno-106 voedingsplaat met drie nieuwe Nichicon grote elektrolytische condensatoren en nieuwe kleine condensatoren geplaatst.
De gereviseerde voedingsplaat met nieuwe Nichicon condensatoren.

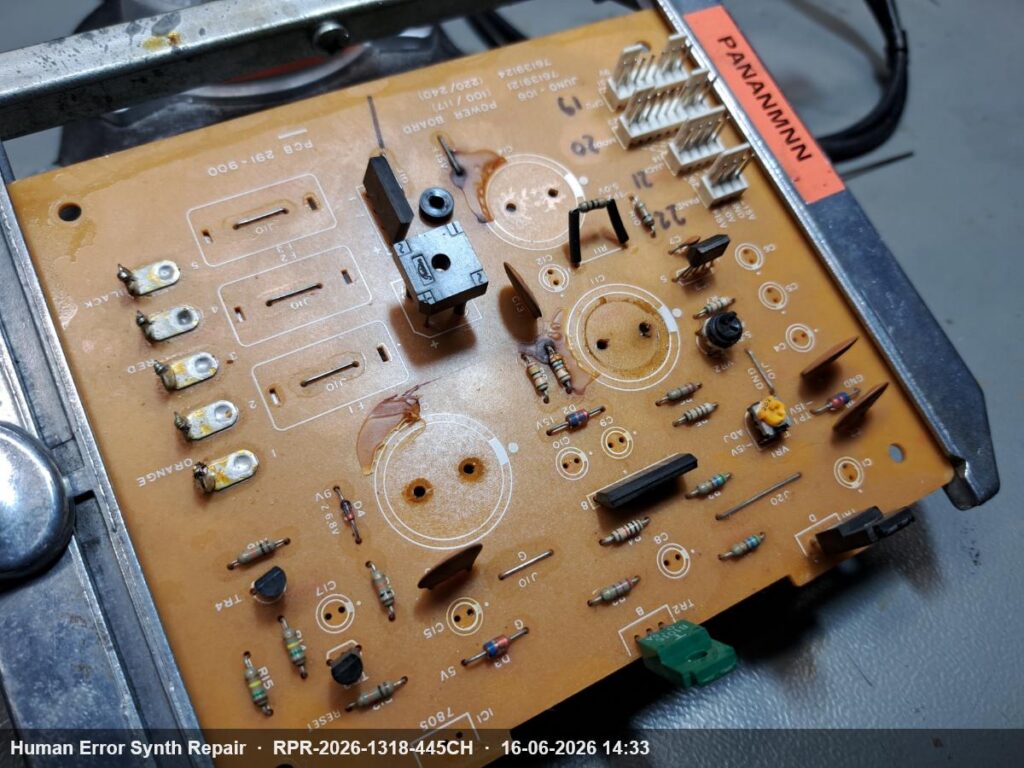

Bruine voedingsplaat PCB 291-900 met zichtbare vloeistofschade en lege condensatorplaatsen.
De voedingsplaat na verwijdering van de grote condensatoren, met duidelijke ontgassingssporen.

Aan de binnenzijde van de behuizing was ooit een vloeistof gelekt, dat is direct opgeruimd. De back-upbatterij, een knoopcel die normaal gesproken jaren zonder problemen meegaat, bleek te hebben gelekt. Hoogst uitzonderlijk, maar het is goed dat het op tijd ontdekt is. Een nieuwe batterij is geplaatst, waarna de fabriekspatches opnieuw zijn ingeladen.

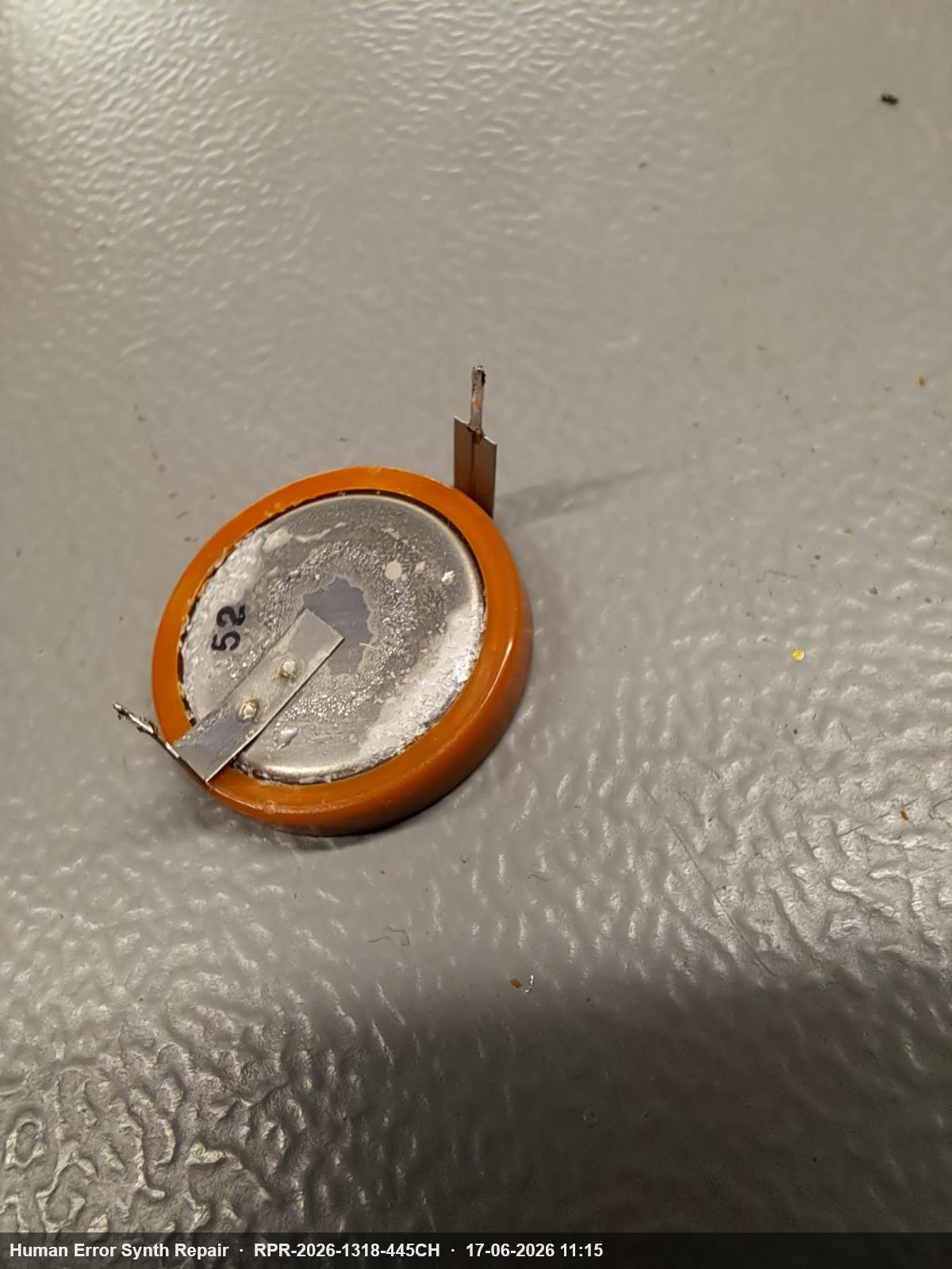

Verwijderde celknoop-backup-batterij met witte corrosieve aanslag over het gehele oppervlak en op de soldeerpennen.
De originele backup-batterij had gelekt — hoogst uitzonderlijk voor een celknoop.

Als extra mod is een externe ingang voor de chorus toegevoegd: pre-HPF en pre-VCA, gekoppeld via een 0,47 µF AC-koppelcondensator op line level. Zo kan een extern audiosignaal door de karakteristieke Juno-chorus worden gestuurd zonder de synthesizerstemmen te raken, een inventieve uitbreiding die goed aansluit bij de geest van dit instrument. Tot slot is de volledige kalibratie doorlopen: alle zes stemmen zijn afgeregeld, de VCF is helemaal zuiver.

Mooie bak, dit. Een rackversie met karakter, vakkundig opgebouwd en nu weer volledig op orde.

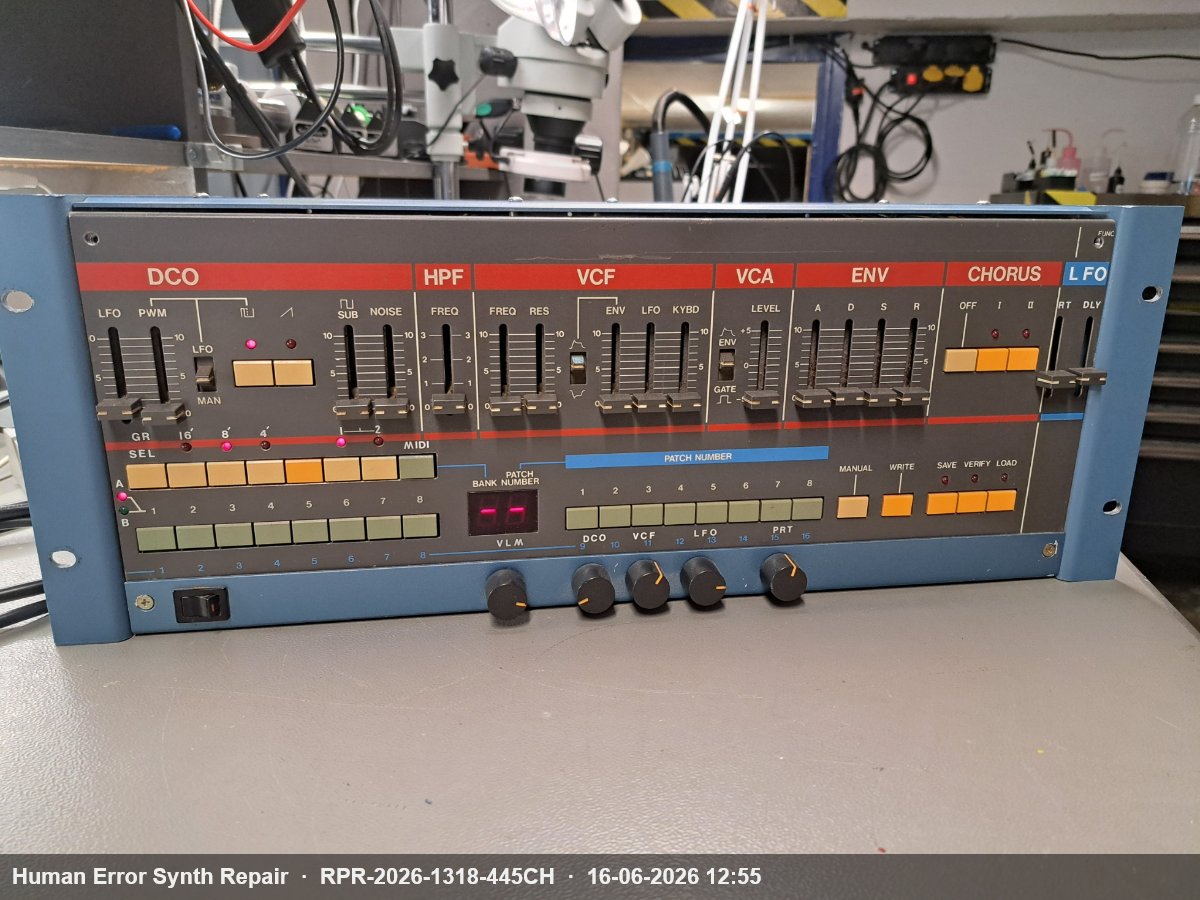

Volledig frontpaneel van de gerackede Juno-106 met DCO, HPF, VCF, VCA, ENV, CHORUS en LFO-secties zichtbaar in de werkplaats.
De rackversie van de Juno-106 in de werkplaats, klaar voor verdere reparatie.

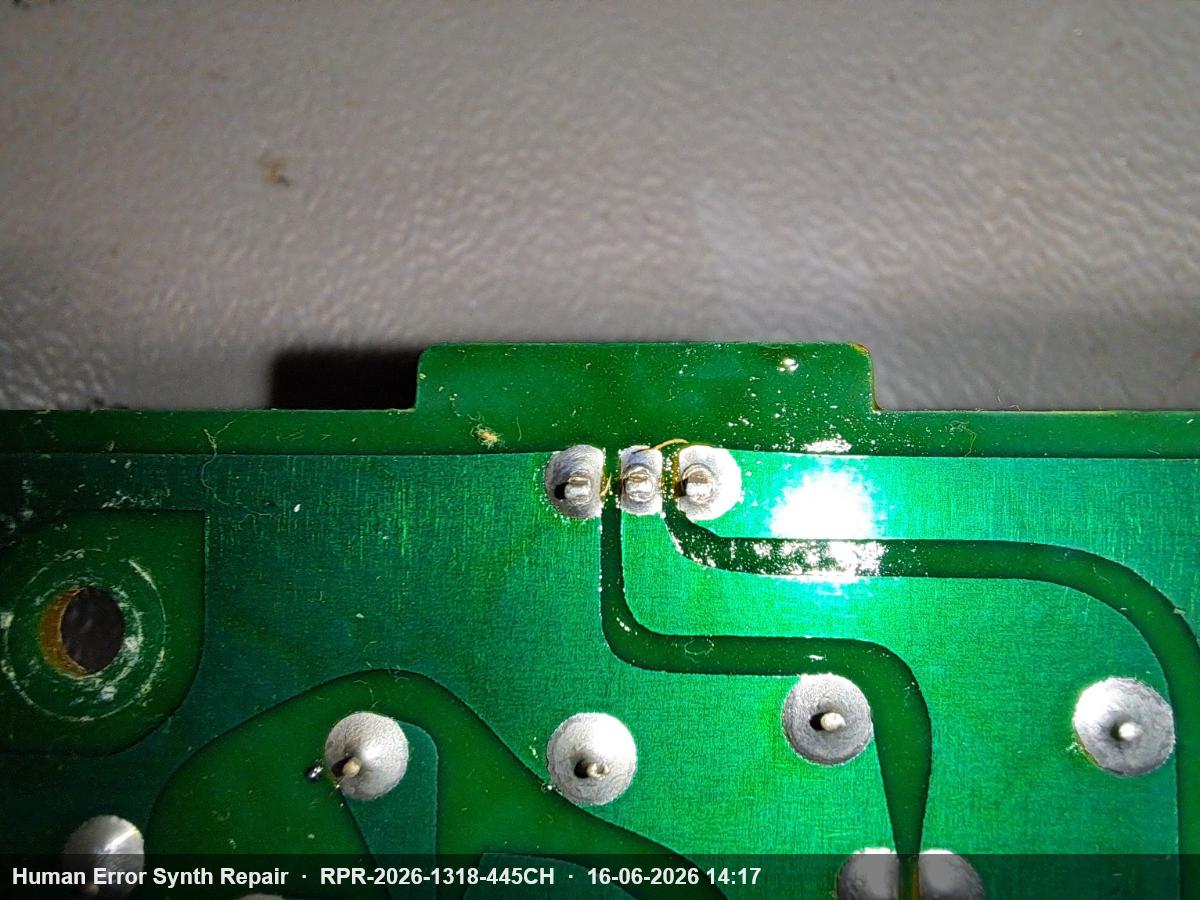

Detail van PCB-rand met drie vermoeidde, lichtgrijze soldeerverbindingen rondom een componentvoet, indicatief voor thermische slijtage.
Broze soldeerverbindingen rond de 5V-regelaar — het resultaat van jarenlang opwarmen en afkoelen.
Binnenzijde van de blauwe rackbehuizing met roestbruine vloeistofsporen langs de naad en rondom een schroefgat.
Vloeistofsporen op de binnenzijde van de behuizing — opgeruimd tijdens de revisie.

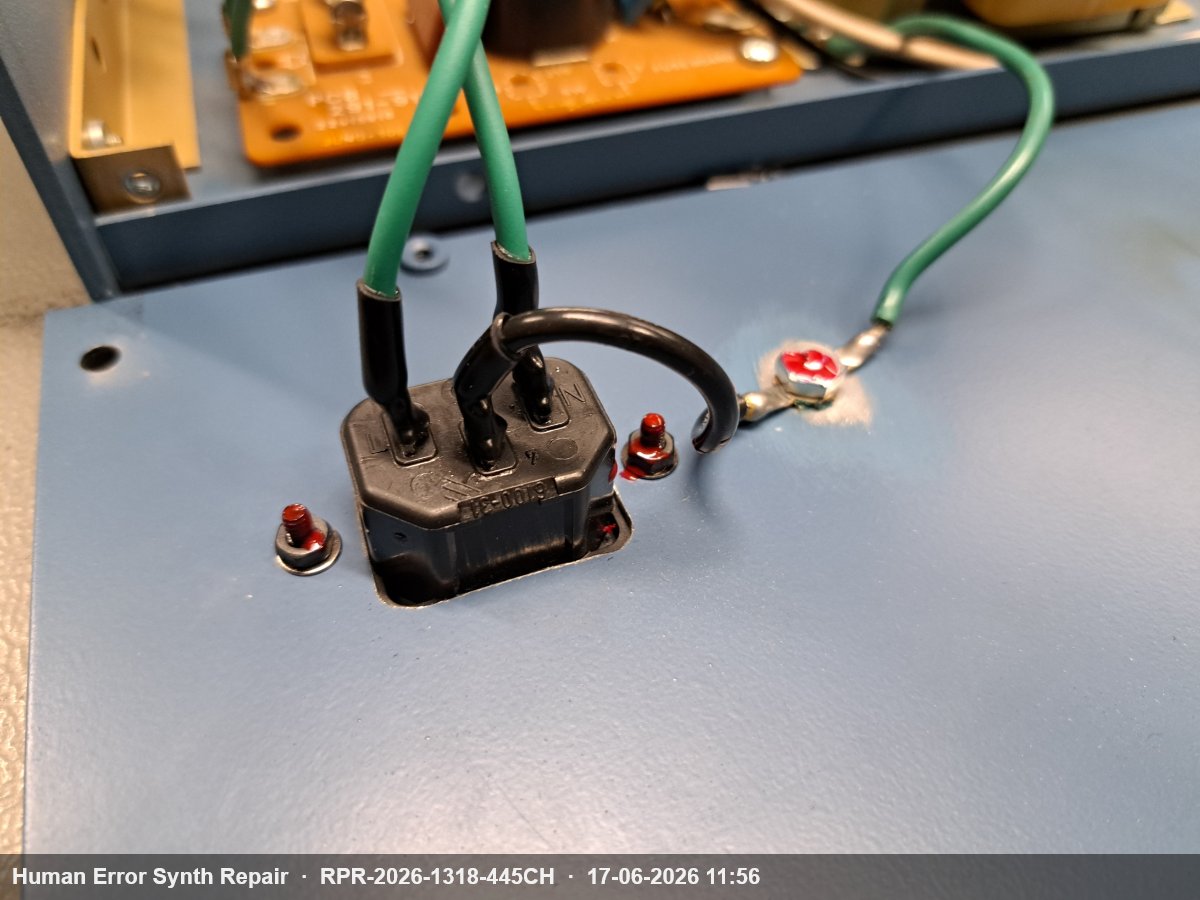

Nieuwe zwarte AC-voedingsconnector gemonteerd in de blauwe rackbehuizing, met groene aardingsdraad en zwarte voedingsdraden.
Nieuwe AC-connector geplaatst, inclusief nette aardverbinding.

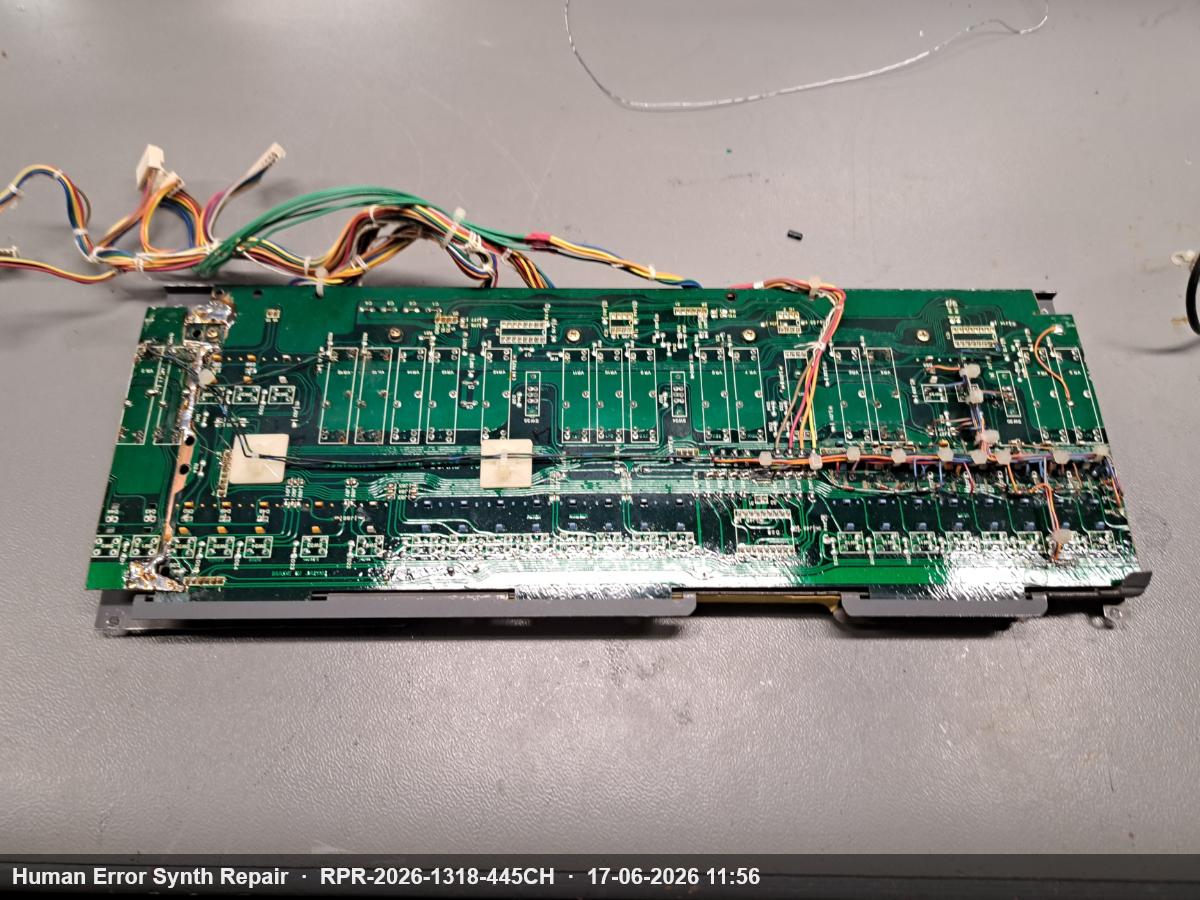

Bovenaanzicht van het volledige module board met zes nieuwe AR80017-IC-posities en kleurrijke bedrading, losliggend op de werktafel.
Het volledig gereviseerde module board met nieuwe voice-chips.

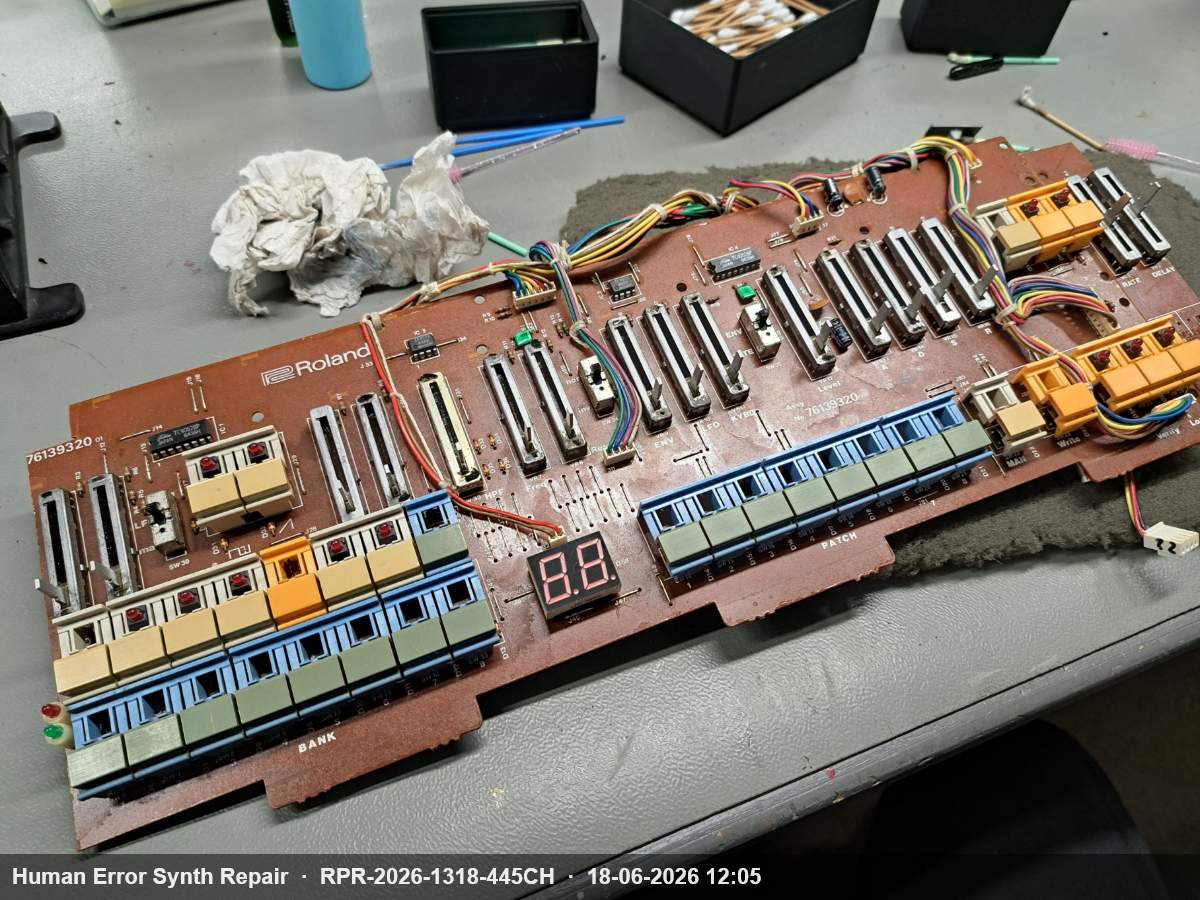

Het bruine Roland frontpaneel board met schuifregelaars, drukknoppen en 7-segment display, losgenomen op de werktafel.
Het frontpaneel board tijdens de reinigings- en onderhoudssessie.

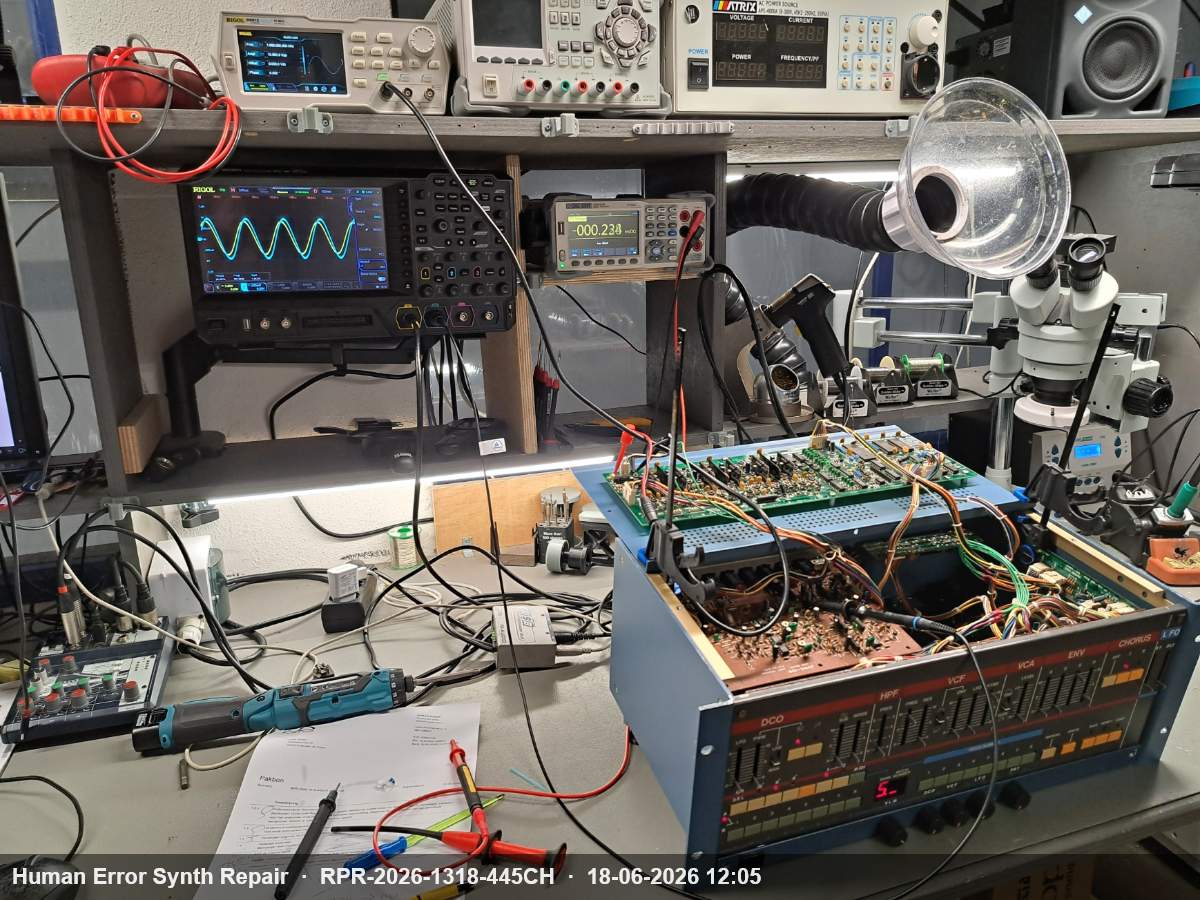

Werkplaatsopstelling met Rigol-oscilloscoop met sinusgolf op scherm, multimeter en open Juno-106 rackbehuizing aangesloten voor kalibratie.
Volledige kalibratie doorlopen met oscilloscoop en labapparatuur.

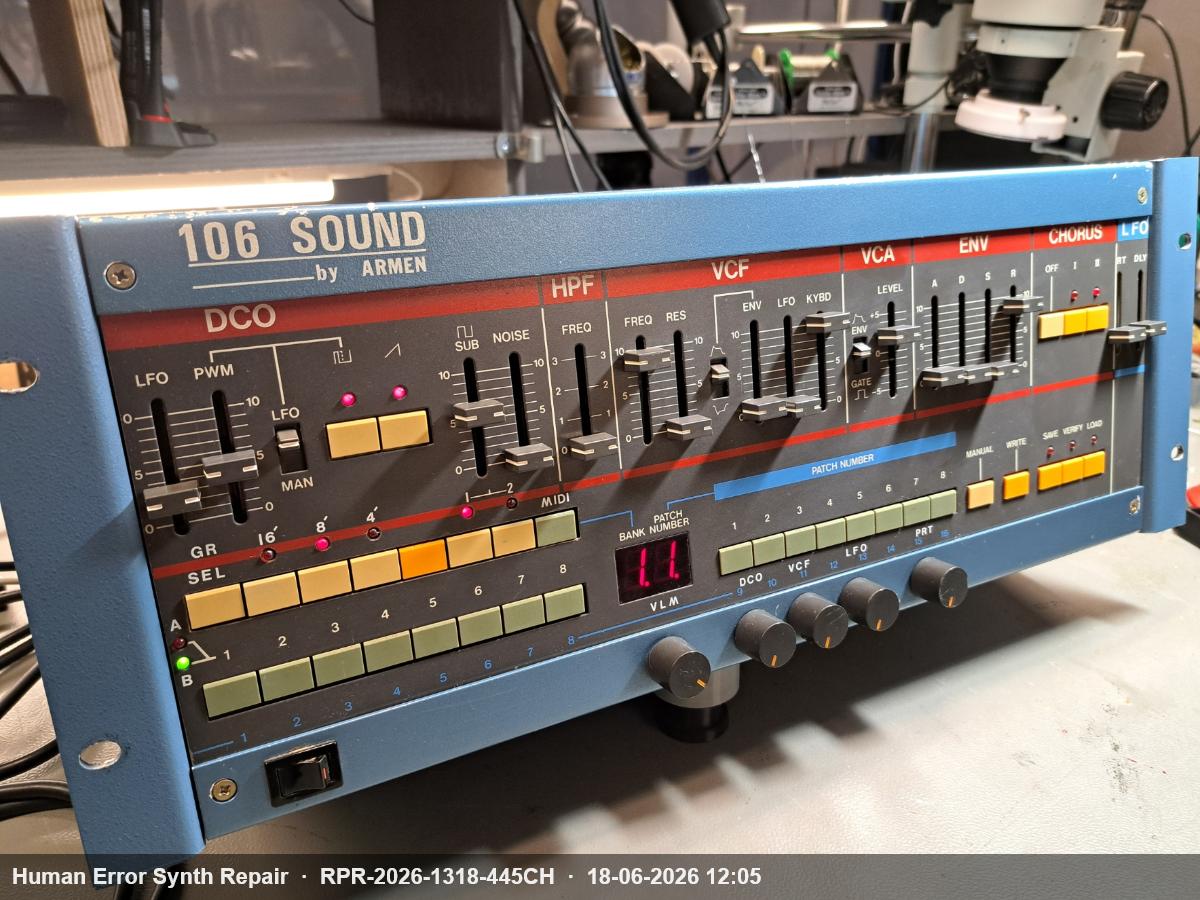

Volledig functioneel frontpaneel van de gerackede Juno-106 met verlichte rode LED's en actief 7-segment display in de werkplaats.
