Korg SE-300 – voeding en controls gereviseerd

· · · · ·
1-2 minuten
AI Disclaimer

Deze tekst is met behulp van een taalmodel opgesteld op basis van originele reparatierapporten en door mij nagekeken. Lees meer.

Reparatierapport van een Korg SE-300.

Staat bij binnenkomst

  • Koppen-selectie werkt onbetrouwbaar of niet
  • Alle volume-controls kraken
  • Reverb bromt
  • Eerder extern onderhouden, klachten niet verholpen

Gevonden problemen

  • RIFA-condensator op de voedingsschakelaar gesprongen
  • Voedingsbord: twee van drie hoofd-filtercondensatoren defect, oorzaak van brom en DC-offset
  • Input-condensatoren ver buiten specificatie
  • Behuizing van de effect-output jack gebroken
  • Frontpanel-controls vervuild, oorzaak van slecht contact bij koppen-selectie

Uitgevoerde werkzaamheden

  • RIFA-condensator op de voedingsschakelaar vervangen
  • Alle hoofd-filtercondensatoren en beide 15 V-regelaars op het voedingsbord vervangen
  • Effect-output jack vervangen
  • Sleufschroeven vervangen door moderne schroeven
  • Frontpanel-controls gereinigd

Eindtest en resultaat

  • Voedingsspanningen in orde na revisie
  • Koppen-selectie schakelt betrouwbaar, kleine klik bij wisselen blijft hoorbaar
  • Reverb zonder brom

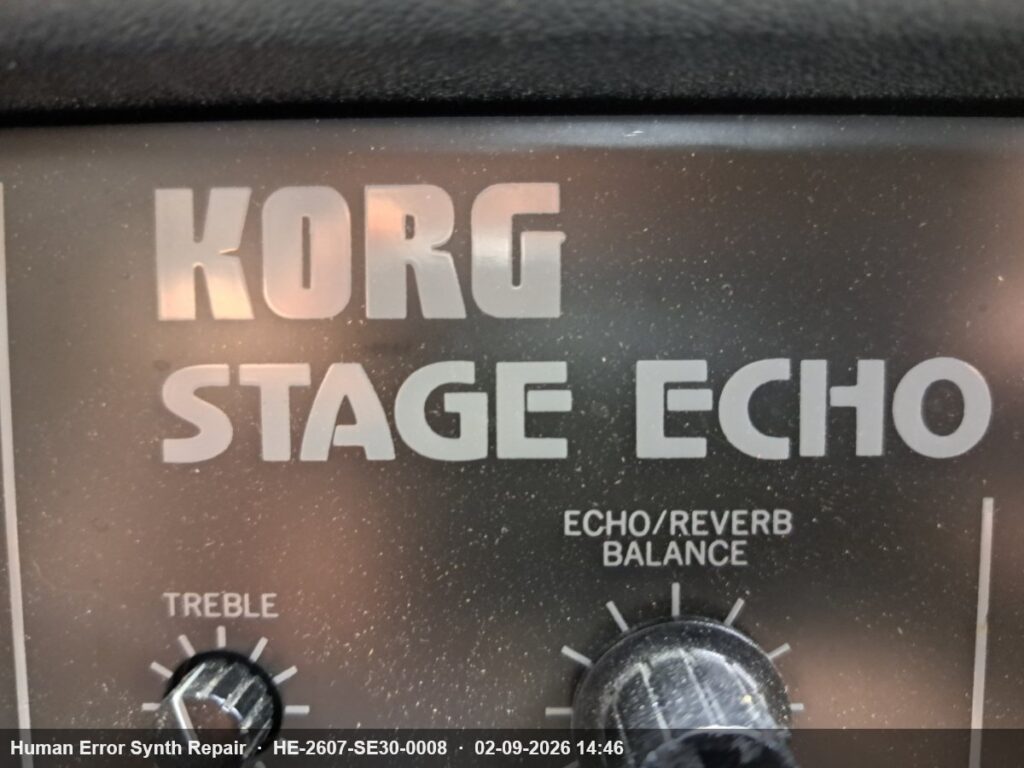

Close-up van het Korg Stage Echo naamplaatje op het frontpaneel met daaronder de Treble- en Echo/Reverb Balance-knoppen.
Korg Stage Echo, een klassieker uit de jaren zeventig.
Twee jackconnectoren gemonteerd in de zijkant van de houten behuizing, met zichtbare bedrading en handgeschreven notitie op het hout.
De output jacks aan de zijkant van de houten behuizing.
Handgeschreven servicelabel geplakt aan de binnenkant van de behuizing met datum en notities van een eerdere servicebeurt.
Sporen van een eerdere servicebeurt.

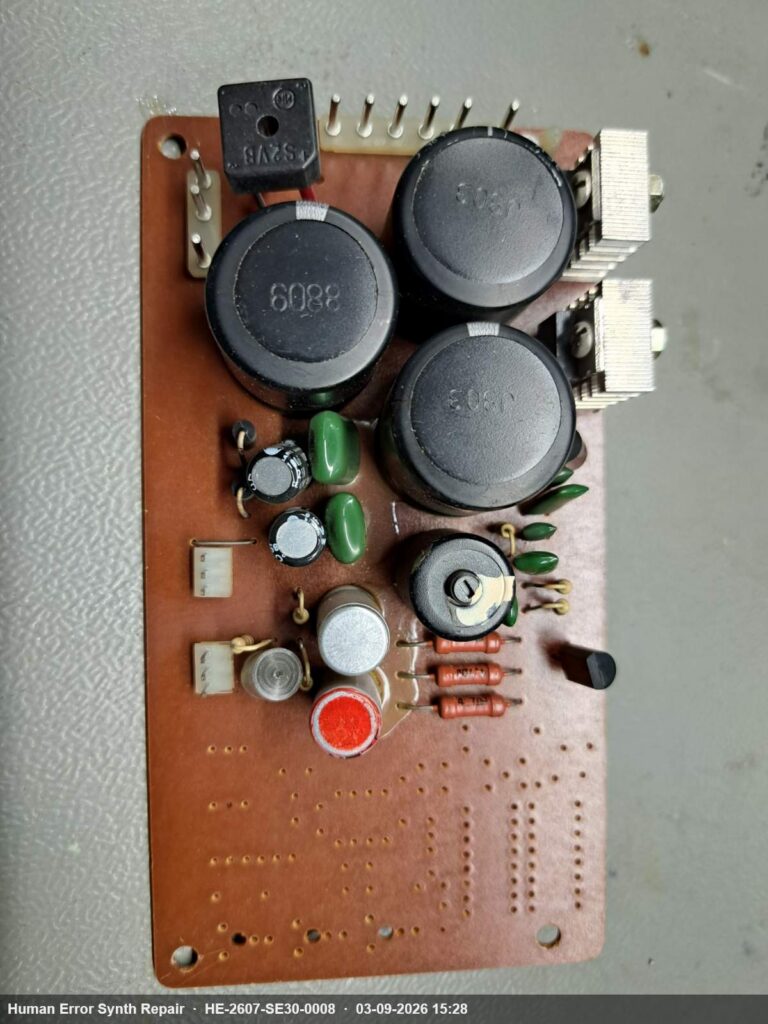

Voedingsbord van de SE-300 met drie grote zwarte elektrolytische condensatoren uit de jaren tachtig en originele componenten.
Het voedingsbord vóór revisie, de drie grote zwarte condensatoren zijn gedateerd op 1988/1989.
Volledig interne opbouw van de Korg Stage Echo SE-300 met transformator, hoofd-PCB, loopwerk en reverbtank zichtbaar.
Het interieur van de SE-300, optisch netjes, maar elektronisch toe aan een grondige revisie.
Gereviseerd voedingsbord van de SE-300 in een soldeerframe met drie nieuwe blauwe elektrolytische condensatoren 100µF 35V.
Het voedingsbord na revisie met nieuwe condensatoren en spanningsregelaars.
Bovenaanzicht van de bruine hoofd-PCB van de SE-300 met zichtbare JRC 4558D opamps, condensatoren en aansluitconnectoren.
De hoofd-PCB met de signaalverwerking van de SE-300.
Gele RIFA MP-condensator 250V op de voedingsschakelaar met gebarsten behuizing, duidelijk al eerder gesprongen.
De RIFA-condensator op de voedingsschakelaar, al lang gesprongen en meteen vervangen.
Close-up van de hoofd-PCB met aansluitconnectoren, elektrolytische condensatoren en JRC 4558D opamps.
Condensatoren en connectoren op de hoofd-PCB.
Zijkant van de hoofd-PCB met Sanyo elektrolytische condensatoren 100µF 25V en aansluitconnectoren in beeld.
Sanyo condensatoren op de hoofd-PCB, zichtbaar gelabeld 100µF 25V.
Bovenaanzicht van een deel van de hoofd-PCB met blauwe en oranje elektrolytische condensatoren en een JRC 4558D opamp.
Detail van de hoofd-PCB met blauwe condensatoren en een JRC 4558D.
Groen voedingsbord in de onderkant van de SE-300 met kleurgecodeerde bedrading en een connector, zichtbaar naast de power switch.
Het voedingsbord, de bron van de meeste problemen bij dit exemplaar.
Oranje PCB van het koppen-selectiesysteem naast het bandloopwerk met aansluitconnectoren en diverse componenten.
Het bord voor de koppen-selectie, naast het bandloopwerk.
Achteraanzicht van het frontpanel-bord van de SE-300 met drie groene PCBs, potentiometers en aansluitconnectoren.
Het frontpanel-bord met de bedieningscontrols aan de achterzijde.
Close-up van de onderzijde van een groen PCB met bruinverkleurde soldeerverbindingen en sporen van hitte of vloeistof.
Bruinverkleuring rondom de soldeerverbindingen op het voedingsbord.
Gebroken jackconnector-behuizing in twee delen op de werkbank, naast een groene schroevendraaier en een ring.
De gebroken effect-output jack, behuizing volledig aan splinters.
Gebroken plastic behuizing van een jackconnector op de werkbank, duidelijk in meerdere stukken gebroken.
De gebroken jackconnector van dichtbij.
SE-300 op de werkbank in testopstelling met open frontpaneel, ingeplugd en in bedrijf met gloeiende VU-meter.
In testopstelling, frontpaneel open, alles aangesloten en in bedrijf.
Volledig geassembleerde Korg Stage Echo SE-300 op de werkbank, frontpaneel gesloten, aangesloten voor eindtest.
De SE-300 na afronding van alle werkzaamheden, klaar voor eindtest.

Reparatiereferentie: HE-2607-SE30-0008
