De EMS VCS-3 is een van de meest iconische synthesizers ooit gemaakt — rauw, experimenteel en tot op de dag van vandaag geliefd bij klankontwerpers en avonturiers. De LMNC Cloney is Look Mum No Computer’s kit-versie van dat apparaat: een volwaardige VCS-3-kloon die je zelf in elkaar zet. Voor mij was dit de eerste VCS-3 ooit, en meteen in opdracht. Van eind februari tot half april heb ik er ruim 52 uur in gestoken, inclusief research, documentatiestudie en nauwkeurige uitvoering. De case heeft mijn klant zelf gemonteerd; ik heb me volledig op de elektronica gericht.

Is het een mooi apparaat? Absoluut.

Voorbereiding: alles eerst op papier

Voordat ik de eerste component plaatste, heb ik alle build guides, notities en community-berichten gebundeld tot één werkdocument. Zo kon ik metingen noteren, commentaar toevoegen en alles direct naast me hebben tijdens het solderen. Voor een onbekend apparaat is die voorbereiding geen luxe. Het is een noodzaak. Dat document heeft me later meer dan eens gered.

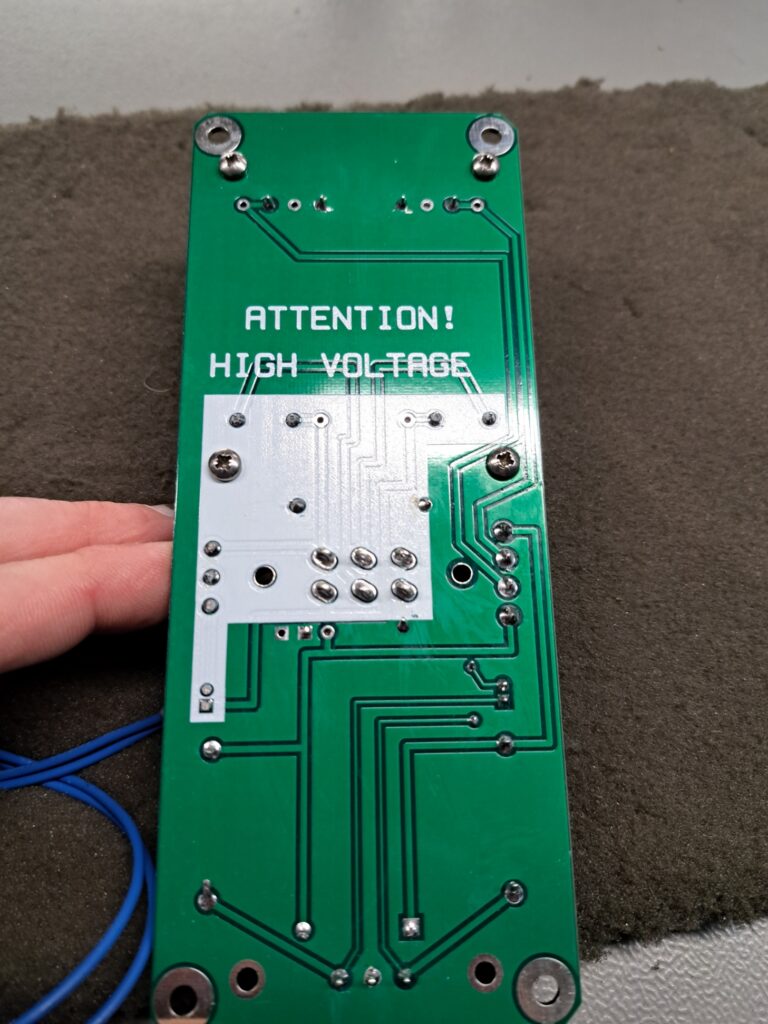

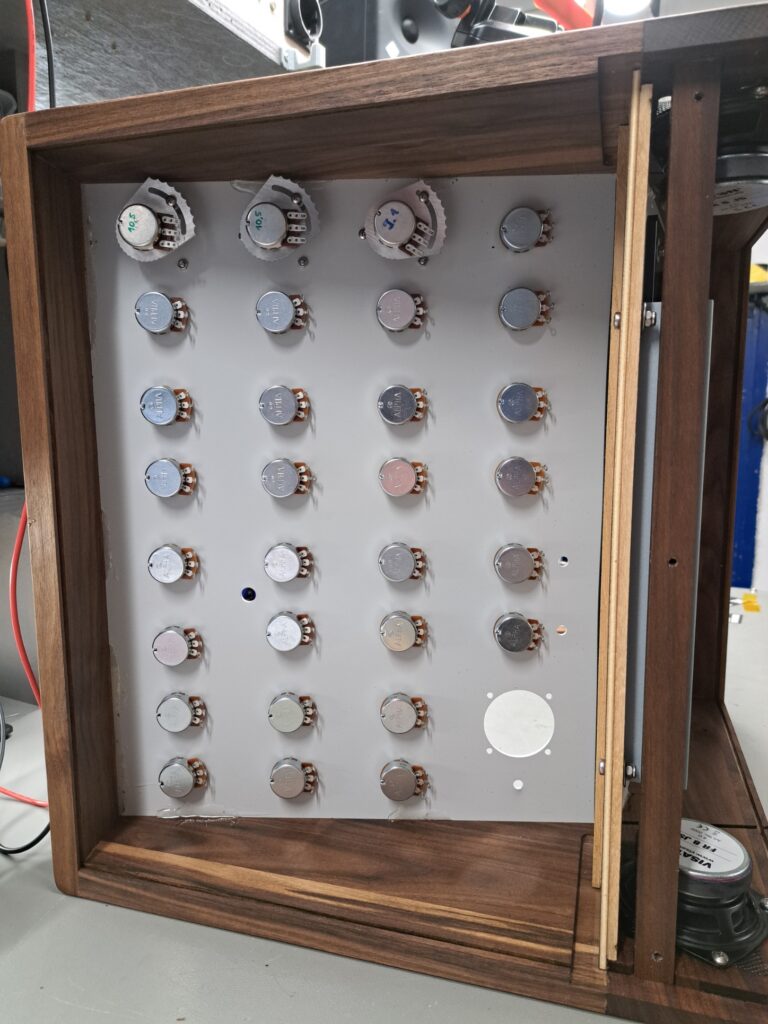

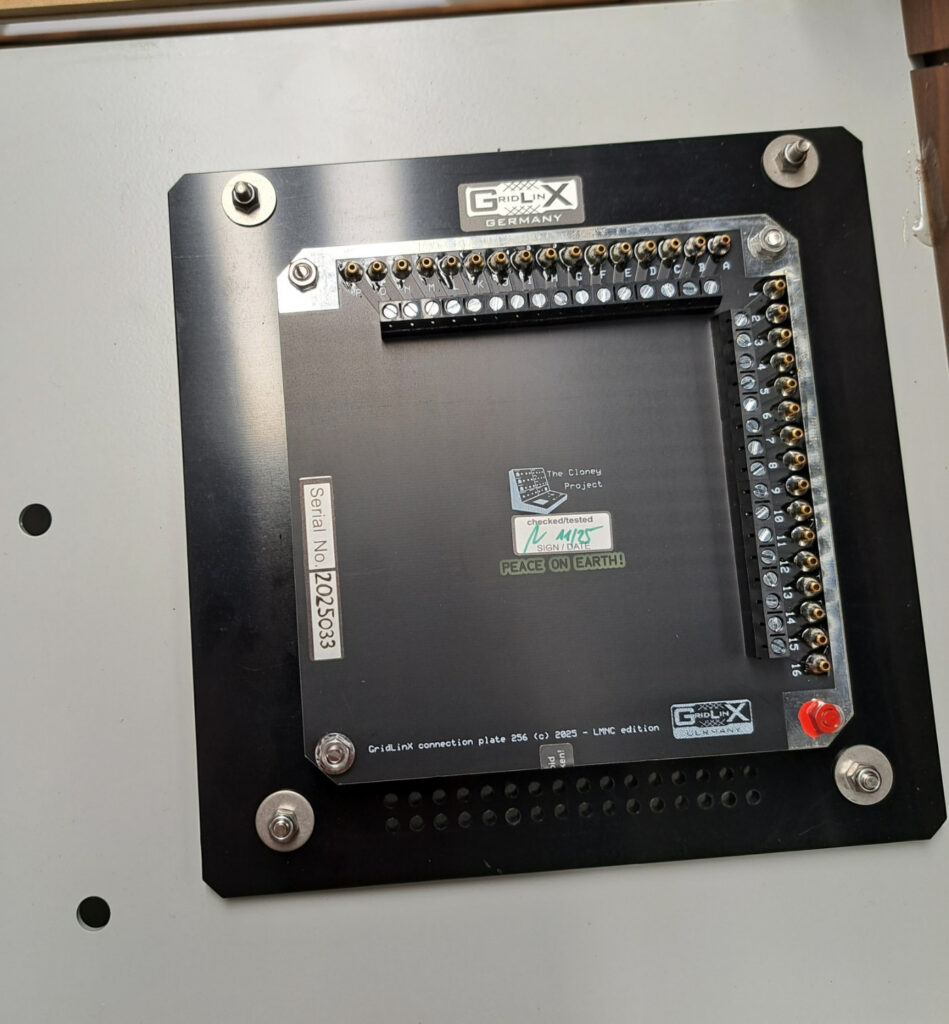

De controls kwamen als eerste op hun plek, waarna ik aan de slag ging met de backplane: voeding en hardware-inbouw. De 110/220V-schakelaar was onduidelijk gemarkeerd; na onderzoek leek de oriëntatie correct, maar ik heb dit gedurende de hele build nauwlettend in de gaten gehouden. De DC-output mat onbelast +/-24V, wat me aan de hoge kant leek. De AC-spanning was in orde: 230Vac.

Praktische noot voor wie hetzelfde bouwt: zonder de drie 0,8mm bruggetjes op de voedingsplaat zijn de voltages simpelweg niet te meten. Dat kost je anders een hoop hoofdkrabben. De componentdocumentatie en designatoren waren uitstekend bijgehouden; de werkwijze was tijdrovend, maar het gaf me de ruimte om zorgvuldig te werken en elke stap dubbel te controleren.

Een terugkerend punt waren de footprints: veel kwamen niet precies overeen met de geleverde onderdelen. Filmcaps waren hier en daar te smal of te breed, axiale onderdelen hadden te smalle spacing. Niet dramatisch, maar het dwong me tot wat creatief passen en meten. Bewust week ik ook af van de build guide door eerst de voeding volledig te verifiëren voordat ik kwetsbare componenten plaatste.

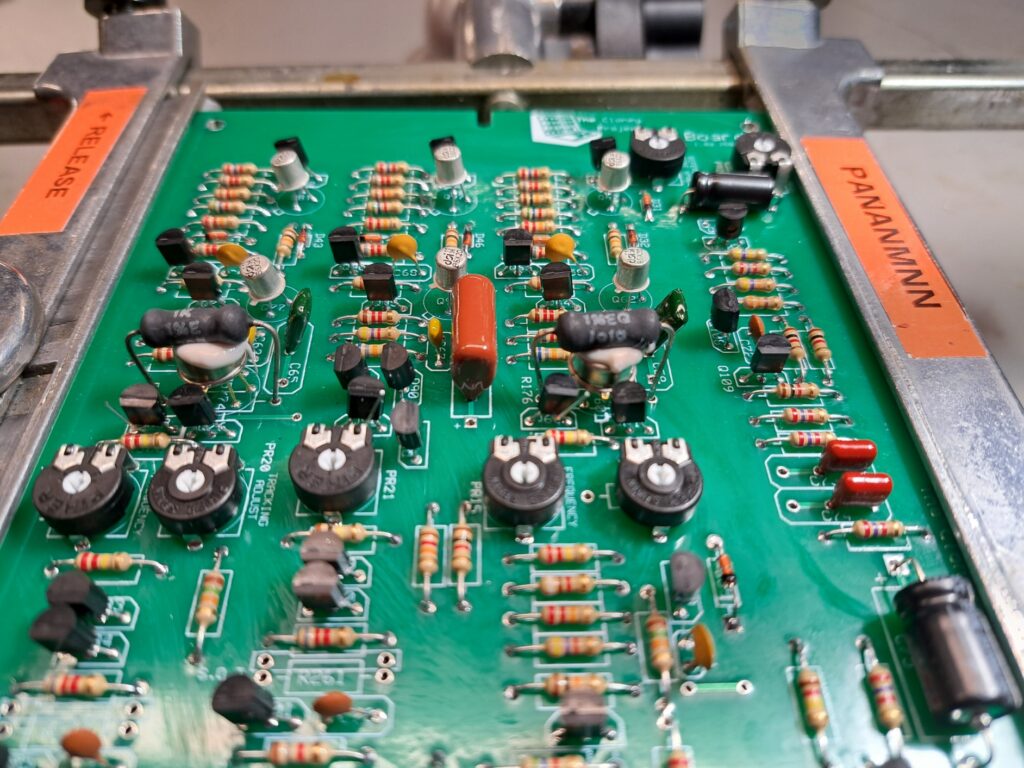

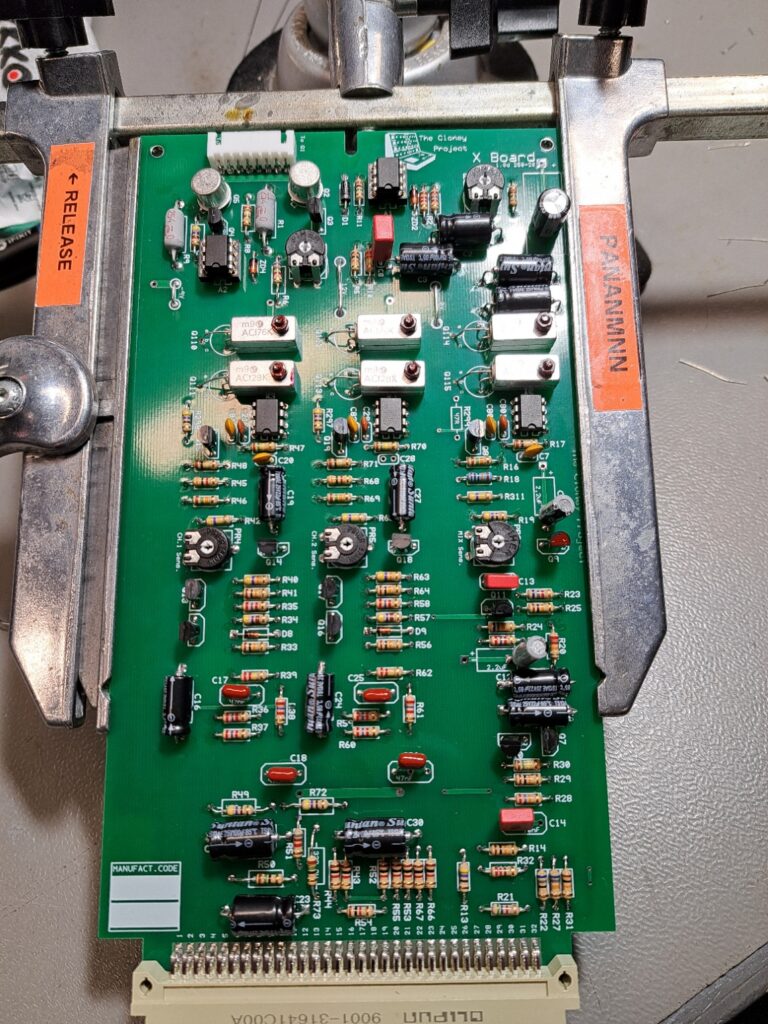

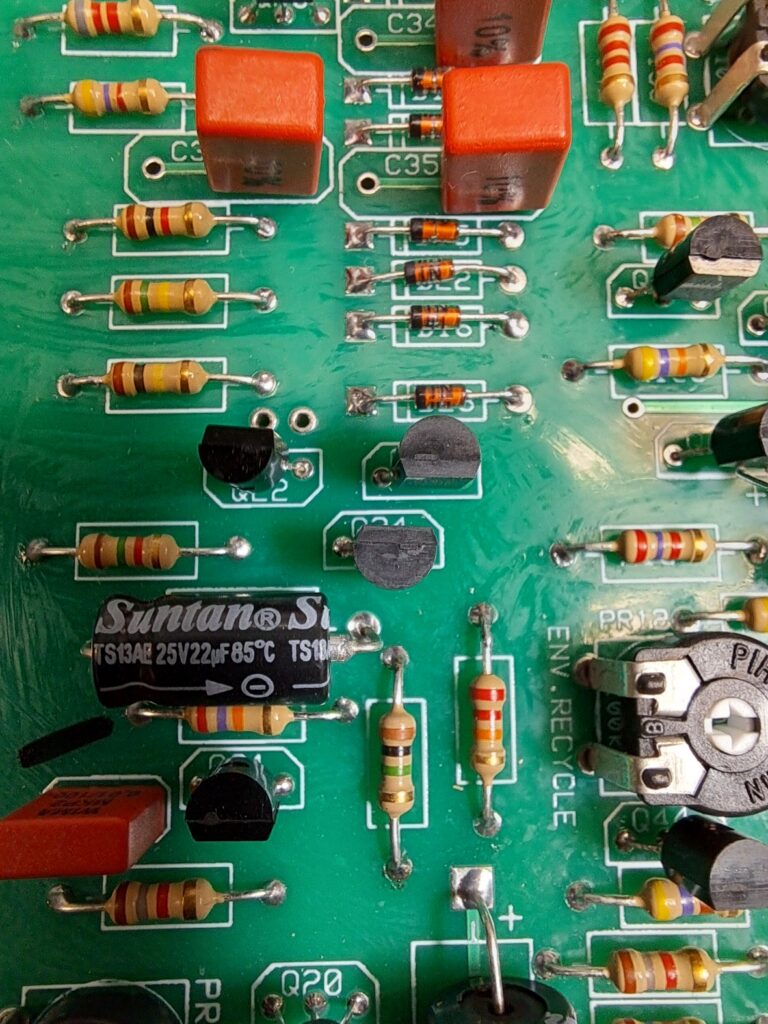

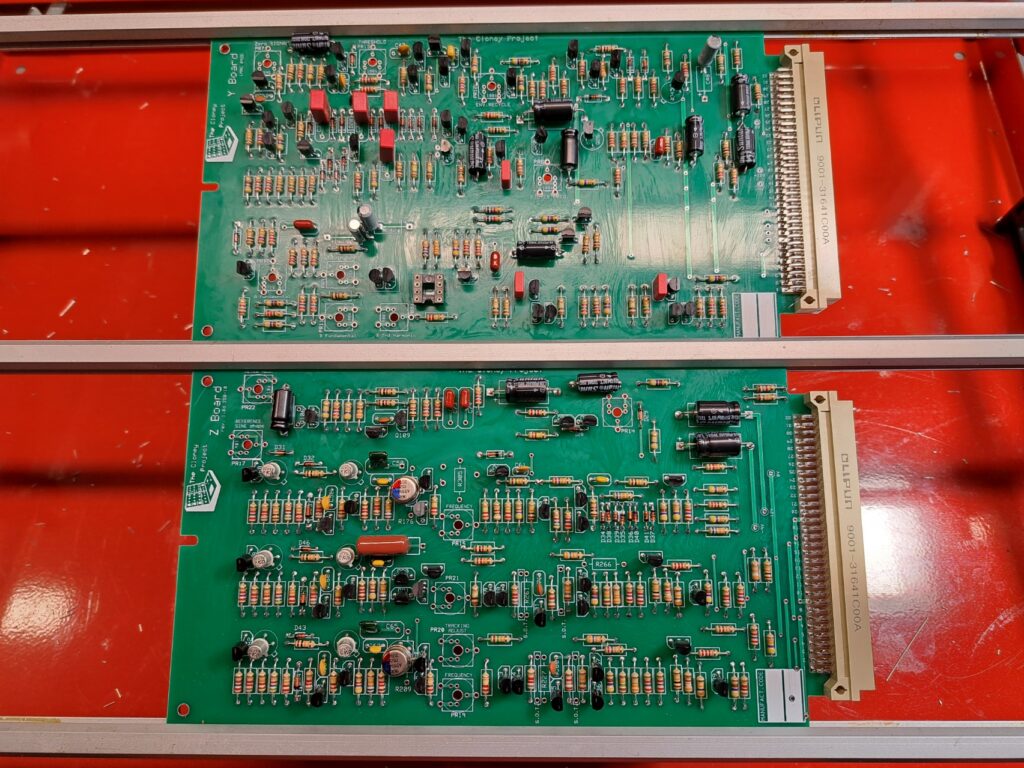

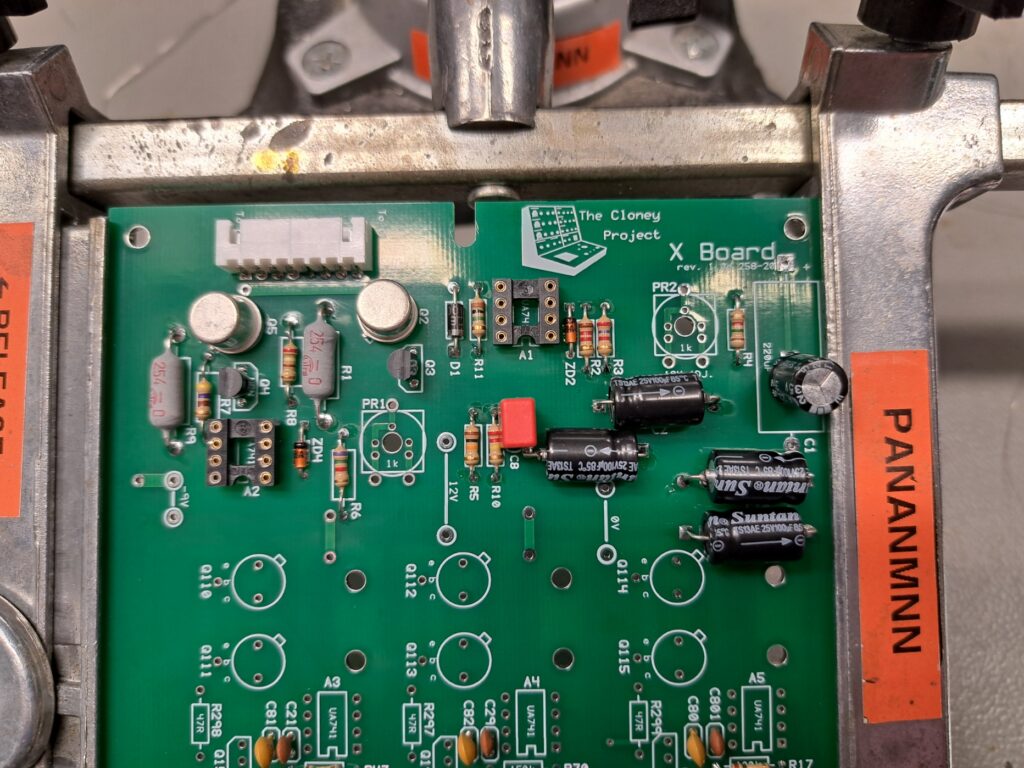

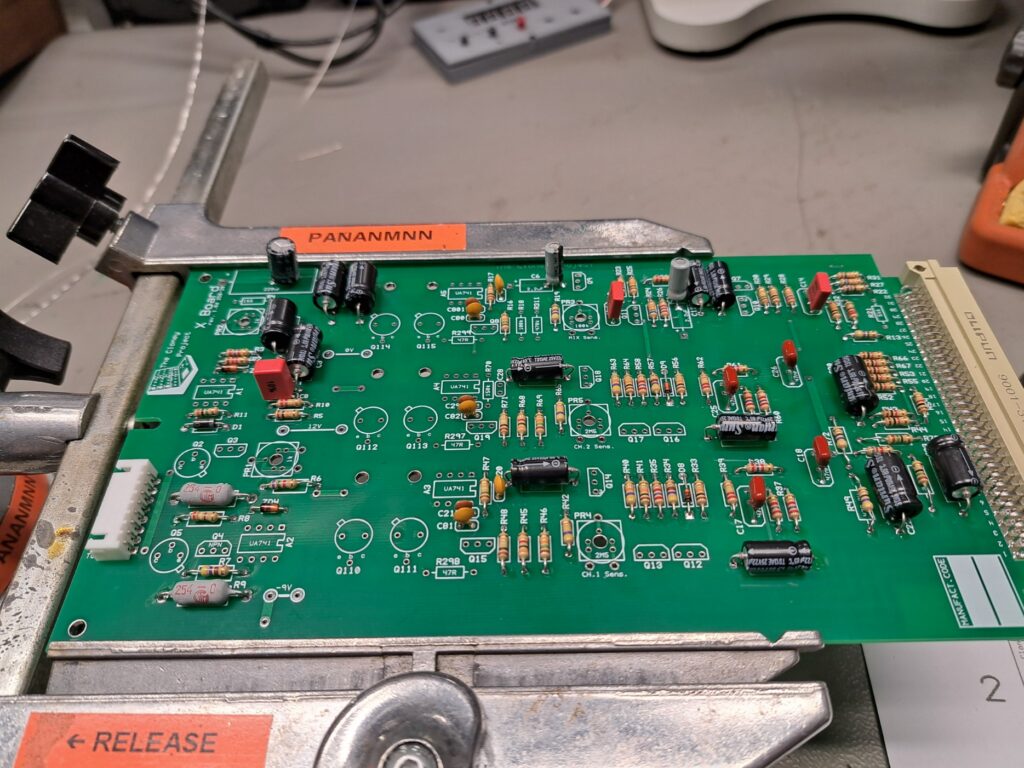

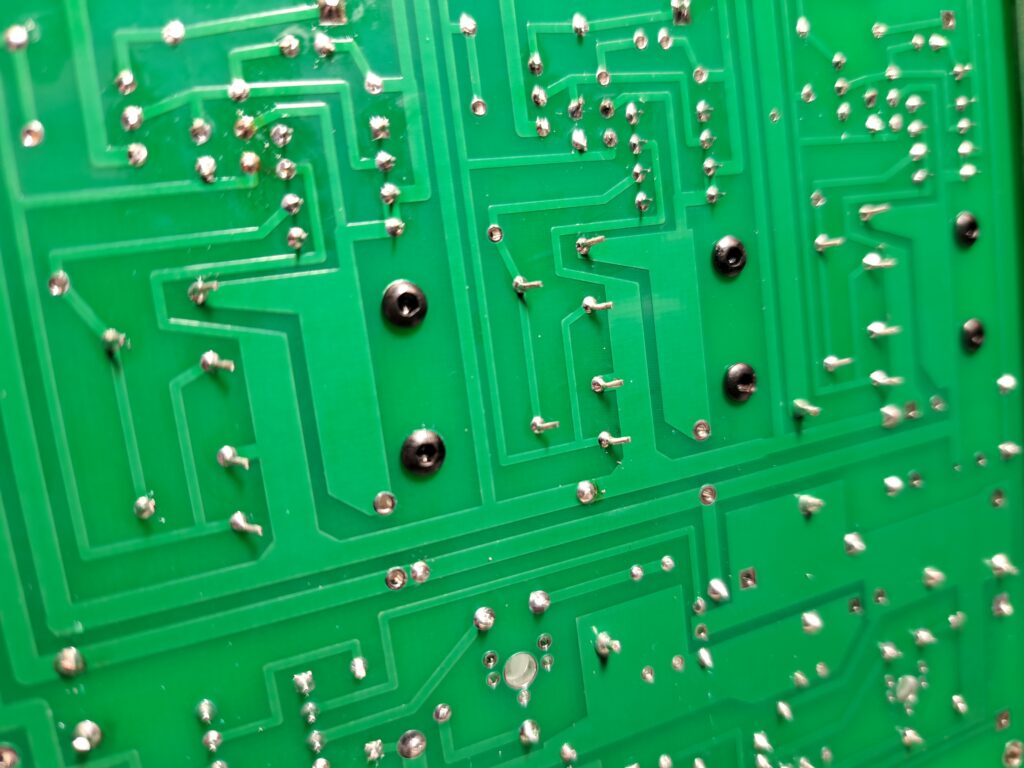

Toen de voedingssectie af was, zag alles er goed uit: +12V en -9V aanwezig, trimmers deden hun werk, 220V-selector correct. De oscboards volgden over meerdere sessies: diodes en weerstanden, gevolgd door caps, NPN- en PNP-transistoren, en tot slot de tempco. R266 had ik afgetekend maar was nergens te vinden op het bord. Een gestructureerde werkwijze bewees hier zijn waarde: ik had genoeg documentatie om mijn stappen terug te zetten en de vergissing snel te lokaliseren. Met zoveel componenten maak je geheid fouten; het gaat erom dat je ze terugvindt.

C80 verving ik tijdelijk door 470pF bij gebrek aan 330pF. Direct paste ik ook de bekende correcties toe voor de condensatoren rond de 741-opamps, gecommuniceerd via de Facebook-community. De 47Ω-weerstanden die ik eerder tekort had, doken later gewoon op bij de trimmerkeuze voor OSC-1. Minder handig was dat ik een 330pF condensator apart moest bestellen. Niet het duurste onderdeel, maar het had er met wat overschot makkelijk bij gekund.

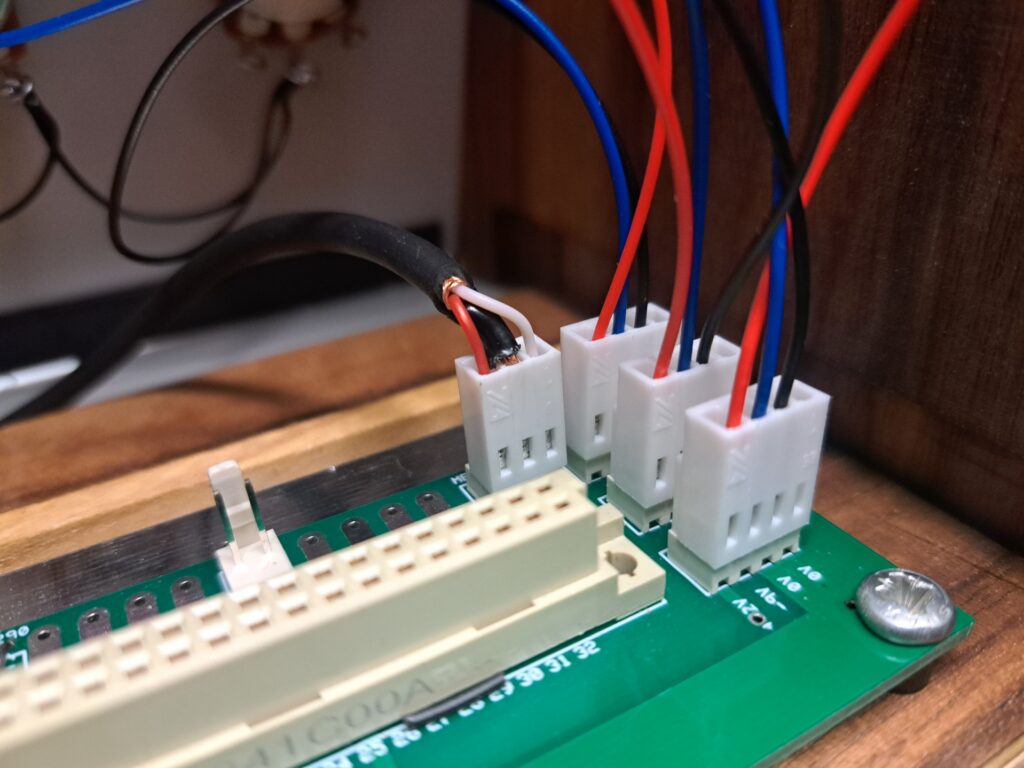

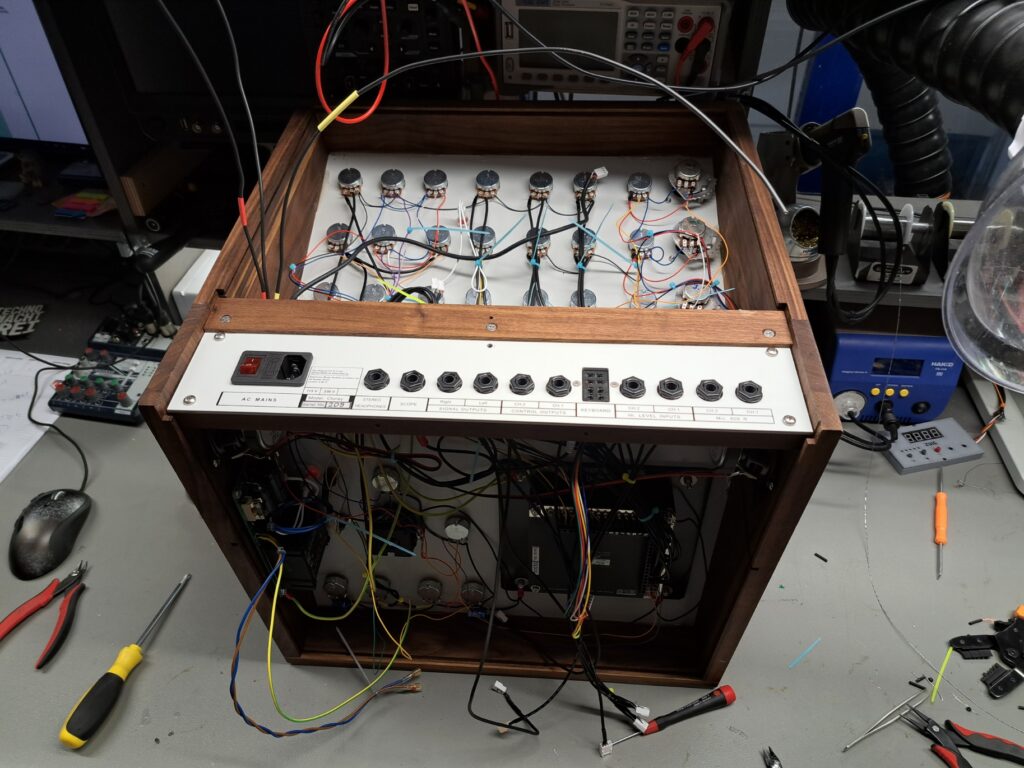

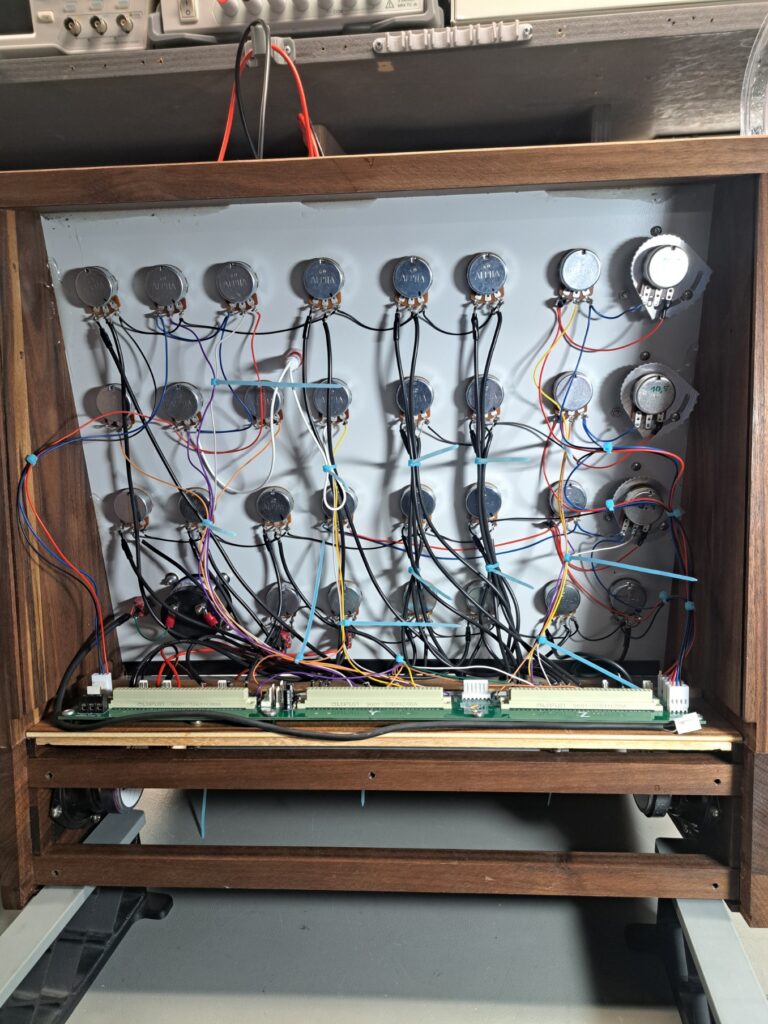

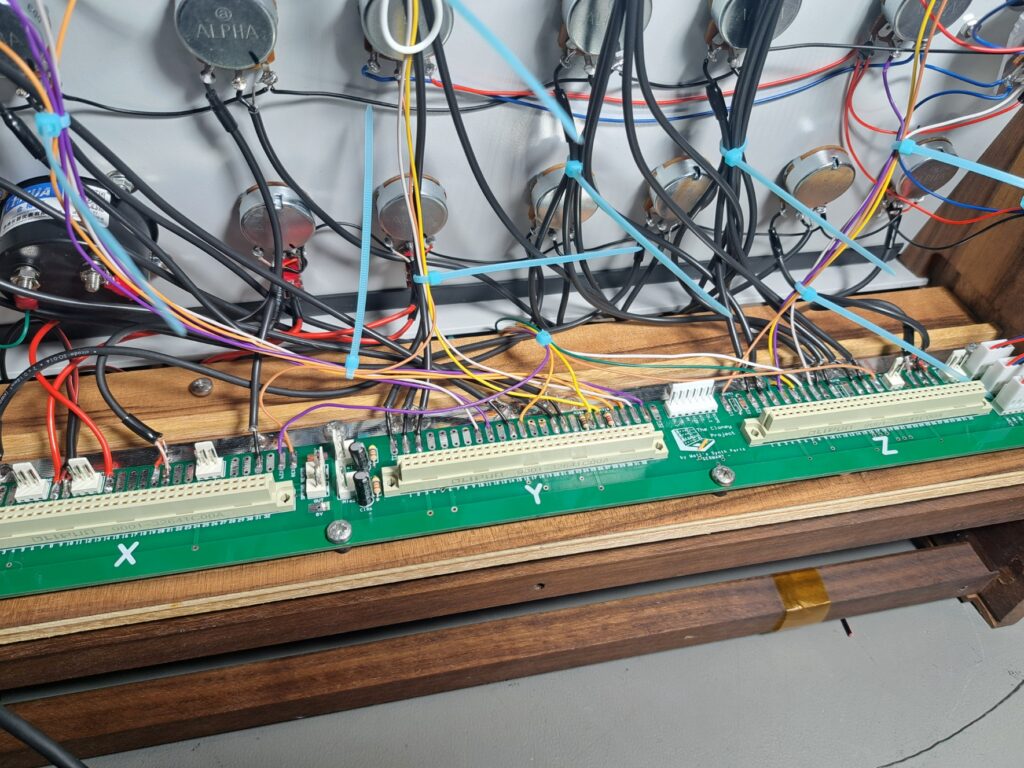

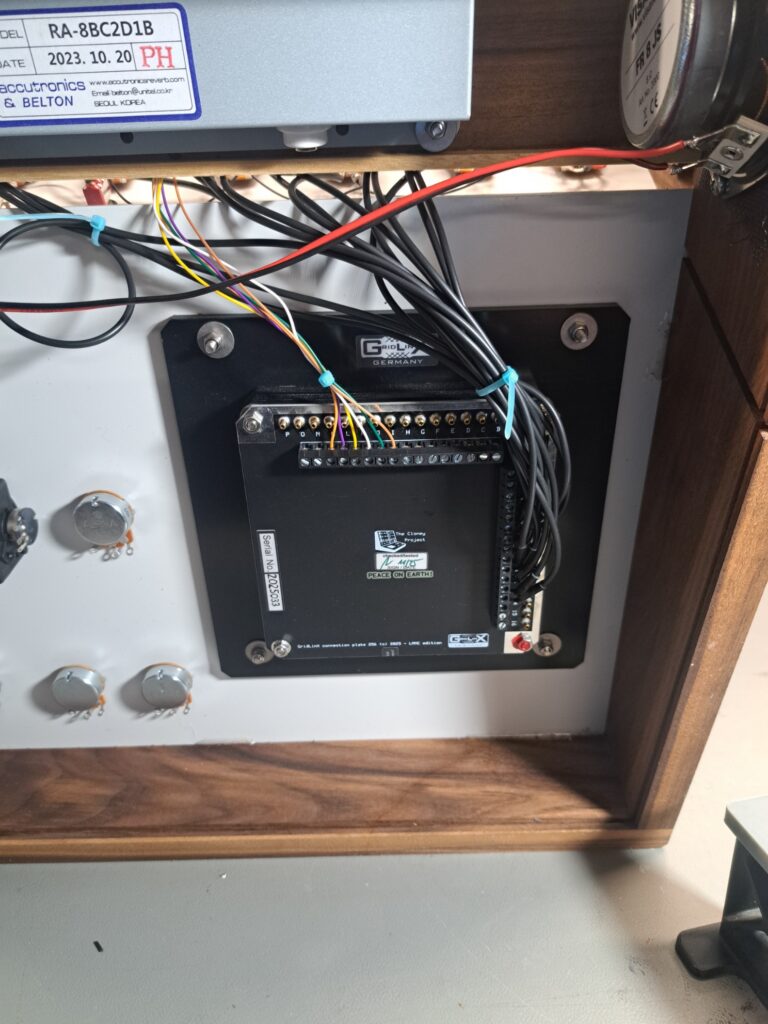

De bedrading kostte meerdere sessies. De luidsprekerkabels trok ik opnieuw vanaf de hoofdschakelaar. Faston-connectoren bleek de nettere aanpak. Zo heb ik vaker een aansluiting opnieuw gedaan zodra ik zag dat het beter kon. Matthias stuurde extra enkel-kern shield draad op; dat stond snel in de bestelling.

Kabelmanagement heb ik bewust minimaal gehouden: alles zo kort mogelijk, niets gebundeld. Minder cross-talk, minder ruis, minder brom. Dat merk je echt in de praktijk.

Bij de eerste doorloop van de bedrading aan de onderzijde bleek een 3-pin connector te ontbreken terwijl ik een 4-pin te veel had; daar vond ik wel een oplossing voor. C80 verving ik alsnog door de juiste 330pF, en de opamps kwamen in sockets omdat er via de communitypagina twijfels waren over de geleverde exemplaren.

De eerste test onder spanning gaf een positief beeld: basisfuncties werkten. Geen output op een van de speakers. Dat bleek een defecte schakelaar, precies aan die zijde. Omdraaien, en het probleem was opgelost. In eigen tijd werkte ik daarna wat correcties door: de aanpassingen aan de condensatoren rond de outputsectie had ik verkeerd geïnterpreteerd, en die heb ik rechtgezet. En dan Q24: ik had hem ondersteboven gemonteerd. Dit is precies het soort vergissing dat je maakt bij een eerste build, en precies waarom ik elke stap documenteer.

Matthias stuurde de volgende tip: “When you notice a crackling or massive noise on the Spring Reverb, try to exchange Q10 (N-FET) with a 2N5457 or 5458 type on a low Vp. Then it should be fixed. It seems some of the delivered Q9s were not meeting the specs as expected.” Dat was precies wat ik ervoer. VGS(off) mat ik op 1.41V voor de 2N5754, maar de J112 zat op 3.3V en de BF256 zelfs op 4.44V, ruim buiten spec. Na vervanging van beide transistoren was de reverbruis eindelijk acceptabel.

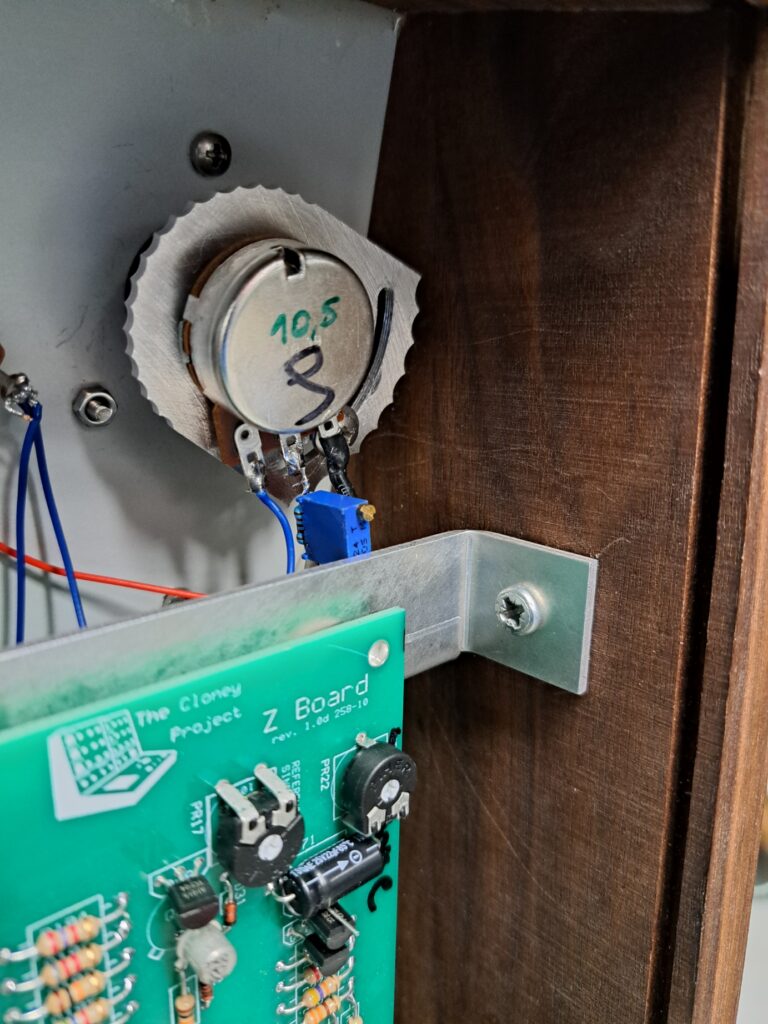

Het afstellen van de verniers vergde wat geduld: beide moest ik demonteren om voldoende bereik te krijgen. Met een labvoeding erbij zou dat een stuk makkelijker zijn. Dat neem ik mee voor een volgende build. Daarna ben ik weerstanden blijven vervangen, parallel en in serie, om OSC-1 op de juiste frequentie te krijgen.

De volledige kalibratie doorliep ik stap voor stap; de procedure zelf was goed. En zoals de manual terecht vermeldt: verwacht geen strakke polysynth. Dit is een experimenteel instrument, en dat is precies de charme. Alles functioneerde netjes. De reverbtank bromde nog wel prominent boven 50% wet; afschermen en kabels zo kort mogelijk houden bracht verbetering. Zonder randaarde blijft er wat brom, maar dat hoort bij het karakter van het apparaat.

Reflecties en lessen

Neem de oriëntatie van weerstanden serieus: het helpt enorm bij troubleshooten. Ik volg altijd dezelfde conventie: band 1 naar boven of naar rechts, zodat ze makkelijk af te lezen zijn. In dit project scheelde dat aanzienlijk bij het terugvinden van een ontbrekende weerstand. De pads waren op veel plekken klein, wat handmatig solderen wat lastiger maakte. Sommige pins kwamen ook makkelijk los uit hun behuizing; die verdienen extra aandacht. En de condensatoren op de voeding houden lang spanning vast: let daar goed op, niet alleen vanwege schok maar ook bij het aansluiten.

De documentatie voor de J112 leek op punten verouderd, maar de footprint op de PCB was al correct: gate-symbool en outline kwamen overeen. Belangrijke updates stonden op de Facebookpagina, nuttig maar traag. Het loont om al die informatie van tevoren te bundelen. Dat heb ik gedaan, en het heeft me veel terugzoeken bespaard.

De euro-connector is volgens de build guide op een bepaalde manier gemonteerd, maar daardoor komen de Fase- en Nuldraad erg dicht bij de magneet van de luidspreker. Het is neater om het geheel om te draaien.

Achteraf zou ik bij een vergelijkbare build de bekabeling zelf kiezen en bestellen. De types zou ik aanhouden, maar dikte en materiaal anders indelen: solid core verwerkt een stuk netter. Kabel-layout is voor mij iets persoonlijks: met een eigen voorraad kun je de routing precies zo opzetten als je wil.

Het beste advies dat ik kan meegeven: bouw er twee. De tweede zal een stuk vlotter, netter en beter gaan.
