Veel synthesizers maken gebruik van keybeds die werken met rubber dome contacten – dit zijn die kleine rubberen “paddestoeltjes” die het elektrische contact maken wanneer je een toets indrukt. Het gaat hier dus níet om de mechanische keybeds van bijvoorbeeld Pratt-Read of houten pianoklavier-achtige systemen, maar om de modernere en gangbare varianten die je in veel synths tegenkomt.
⚠ Belangrijk voordat je begint ⚠
Deze handleiding is bedoeld als hulpbron voor eenvoudige handelingen en reparaties, maar uitvoeren gebeurt volledig op eigen risico. Human Error kan geen ondersteuning bieden op afstand of in de werkplaats zodra je zelf aan een reparatie bent begonnen.
Werk nooit aan apparatuur die op 230V is aangesloten en wees je bewust van het risico op ernstig letsel, schade of brand. Als je twijfelt: niet doen, maar laten repareren.
Dit onderhoud is vaak goed zelf te doen, mits je handig bent, netjes werkt en de nodige tijd neemt. Houd er rekening mee dat dit voor mij als reparateur ook een behoorlijk tijdrovende klus is – en dus kostbaar kan worden als je het laat doen. Heb je er vertrouwen in en vind je het leuk om zelf te doen? Dan is dit artikel een goede start. Maar: alles doe je op eigen risico.
Let op: de foto’s in deze handleiding komen van verschillende instrumenten. Ze dienen dus vooral ter illustratie, niet als exacte weergave van jouw synth.
Veiligheid eerst
- 230V = gevaarlijk
Werk nooit aan het netsnoer, de voeding of andere onderdelen waar netspanning op kan staan als je niet precies weet wat je doet. Haal de stekker er altijd uit voordat je begint. - Condensatoren kunnen restspanning vasthouden. Laat je instrument dus altijd even “rusten” na het loskoppelen van de voeding.
- Gebruik goed licht, een schone tafel en antistatische voorzorgsmaatregelen als je aan de elektronica zit.
Voorbereiding
- Documenteer alles. Maak foto’s tijdens het uit elkaar halen, noteer waar schroeven vandaan komen en leg ze per sectie apart.
- Werk schoon. Zorg dat er geen stof, haren of etensresten meekomen.
- Plan tijd. Het schoonmaken en opnieuw in elkaar zetten kost vaak meer tijd dan je denkt.
- Doe dit proces als je nuchter bent 😉

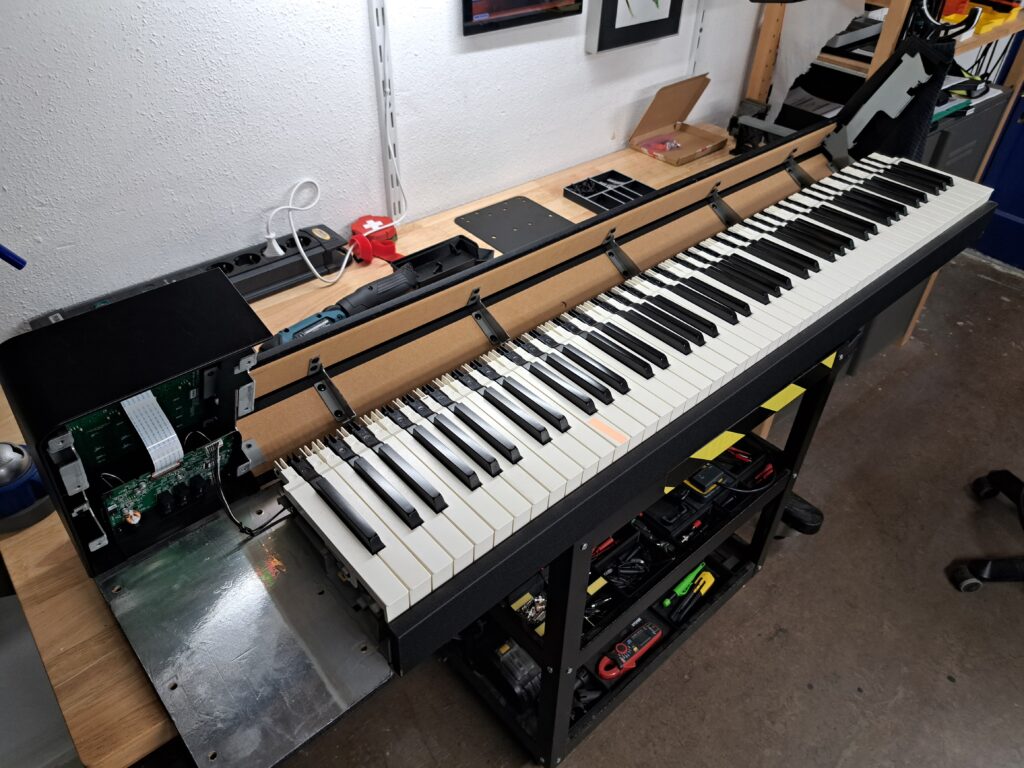

Stap 1: Toegang tot het keybed
- Schroef de behuizing open volgens de handleiding of instructies die je online kunt vinden.
- Wees voorzichtig met kabelbomen: veel keybeds zitten met flexkabels aan de printplaat vast. Niet forceren, niet trekken.
Stap 2: Het keybed demonteren
- Toetsen zitten op allerlei verschillende manieren gemonteerd. Neem de tijd om te ontdekken hoe jouw model werkt.
- Haal de toetsen er één voor één uit en leg ze in volgorde neer.
- Zwarte en witte toetsen hebben soms afwijkende onderdelen, zoals veren of ijzertjes, hou die apart van elkaar.
Stap 3: Rubber dome strips verwijderen
- Til de rubber strips voorzichtig van de printplaat. Vaak zitten ze alleen geklemd.
- Controleer op scheurtjes of verharding – versleten rubbers kunnen beter vervangen dan schoongemaakt worden.
Stap 4: Schoonmaken
- Niet schuren, vijlen of mechanisch reinigen. De grafietcontacten onder de rubbers zijn gevoelig en slijten snel.
- Gebruik een schone, droge pluisvrije doek of wat isopropylalcohol (IPA, 99%) op een pluisvrij wattenstaafje om de printbanen en de rubber contactschoentjes te reinigen. Niet overmatig schrobben, de verontreiniging is meestal minimaal.
- Laat alles goed drogen.
- Als het erg vies is laat ik de contacten soms in een sopje weken voordat ik deze met IPA (99%) en demi water reinig.
- Vergeet de zwarte contacten op de printplaat niet.
Stap 5: Montage
- Plaats de rubber strips terug, druk ze netjes in de gaatjes of klemmen. Een puntig gereedschap kan helpen, maar wees voorzichtig dat je niet door het rubber steekt.
- Monteer de toetsen in de juiste volgorde. Vergeet de strip aan de onderzijde niet die de toetsen vergrendeld.
- Zet het keybed weer in elkaar en sluit de flexkabels voorzichtig aan.
- Test het instrument voordat je de hele behuizing dichtschroeft.
Afsluitend
Dit soort onderhoud is geen hogere wiskunde, maar vraagt vooral geduld, netheid en tijd. Als je dat niet hebt, of als het risico je te groot lijkt, dan kan ik dit uiteraard professioneel voor je uitvoeren. Houd er wel rekening mee dat het flink wat tijd kan kosten!
Sommige gevallen zijn ook niet goed te herstellen. Soms zijn de contacten te versleten, of is er sprake van corrosie op de printplaat, of je hebt een ouder type keybed. In die gevallen is specialistisch onderhoud nodig.
In sommige gevallen is het geleidend materiaal ook te erg versleten, dat moet dan opnieuw aangebracht worden of de contacten moeten in zijn geheel vervangen. Dat kun je ook beter door iemand laten doen.
Met goed schoonmaakwerk en zorgvuldige montage kan een keybed echter weer jaren soepel en betrouwbaar spelen.
