  • Elektron Monomachine – Hangt bij starten, contactspray binnenzijde

    Elektron Monomachine – Hangt bij starten, contactspray binnenzijde

    De Elektron Monomachine SFX60+ MKII kwam binnen met een hardnekkig probleem: het apparaat bleef vaak hangen op het startscherm en weigerde op te starten. In een poging het zelf op te lossen had de eigenaar contact-spray gebruikt en het apparaat meerdere keren geopend – waarbij uiteindelijk een voedingsdraad was losgeraakt bij het demonteren.

    Bij binnenkomst was de contact-spray residue duidelijk zichtbaar aan de binnenzijde van de behuizing. Het apparaat startte inderdaad onbetrouwbaar op. Na eerste inspectie viel meteen de grote IDC-connector op als verdachte: dat type connector is in de Monomachine een bekende zwakke plek als het om contactproblemen gaat. Daarnaast gaf het apparaat voor het eerst een LOW BATT-waarschuwing – een lege batterij kan op zichzelf al een slechte boot veroorzaken, dus dat was sowieso iets om direct aan te pakken.

    Als eerste stap is de CR2450-knoopcelbatterij vervangen. Daarna zijn alle printplaten volledig gedemonteerd en grondig onderzocht op verontreiniging door de contact-spray. De onderzijde van alle connectoren is visueel gecontroleerd; optisch waren alle contactpunten in orde. Waar mogelijk zijn de connectoren extra vastgezet met hot-melt lijm om te voorkomen dat ze opnieuw loslaten. De losgeraakte voedingsdraad is opnieuw aangesloten.

    Een SysEx-backup die tijdens de werkzaamheden werd genaakt, werd niet door het apparaat geaccepteerd bij herstel – vermoedelijk omdat de dump niet volledig was verzonden. Na het volledig opnieuw samenstellen start de Monomachine nu iedere keer direct op. De definitieve oorzaak is eerlijk gezegd niet met absolute zekerheid vast te stellen – meerdere factoren spelen tegelijk: de lege batterij, de losgeraakte voedingsdraad, en mogelijk een connector die niet meer goed contact maakte. Wat het ook precies was, het is waarschijnlijk verholpen.

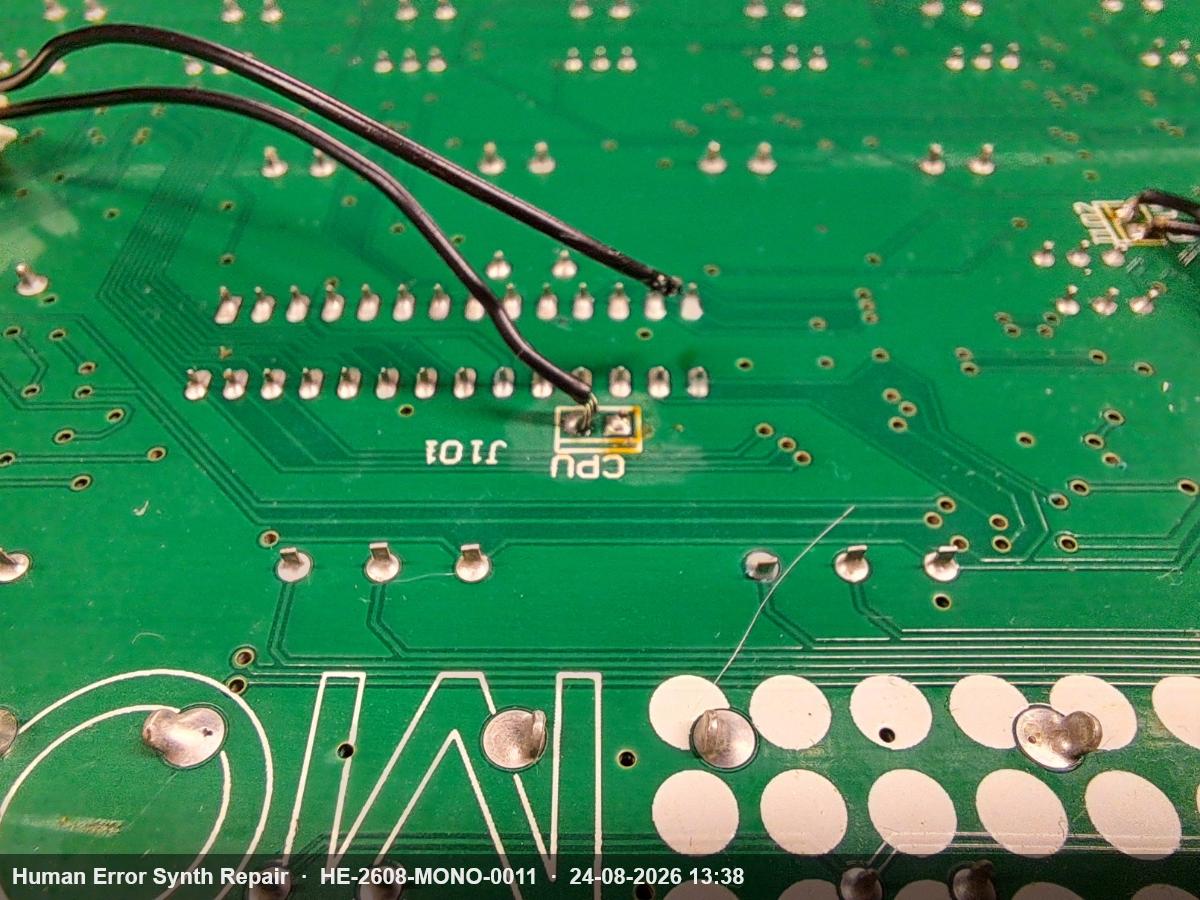

    Onderzijde van een groene printplaat met twee losgeraakte zwarte draden bij connector J101 naast de CPU-aanduiding.
    De losgeraakte voedingsdraden bij connector J101 op de CPU-printplaat.

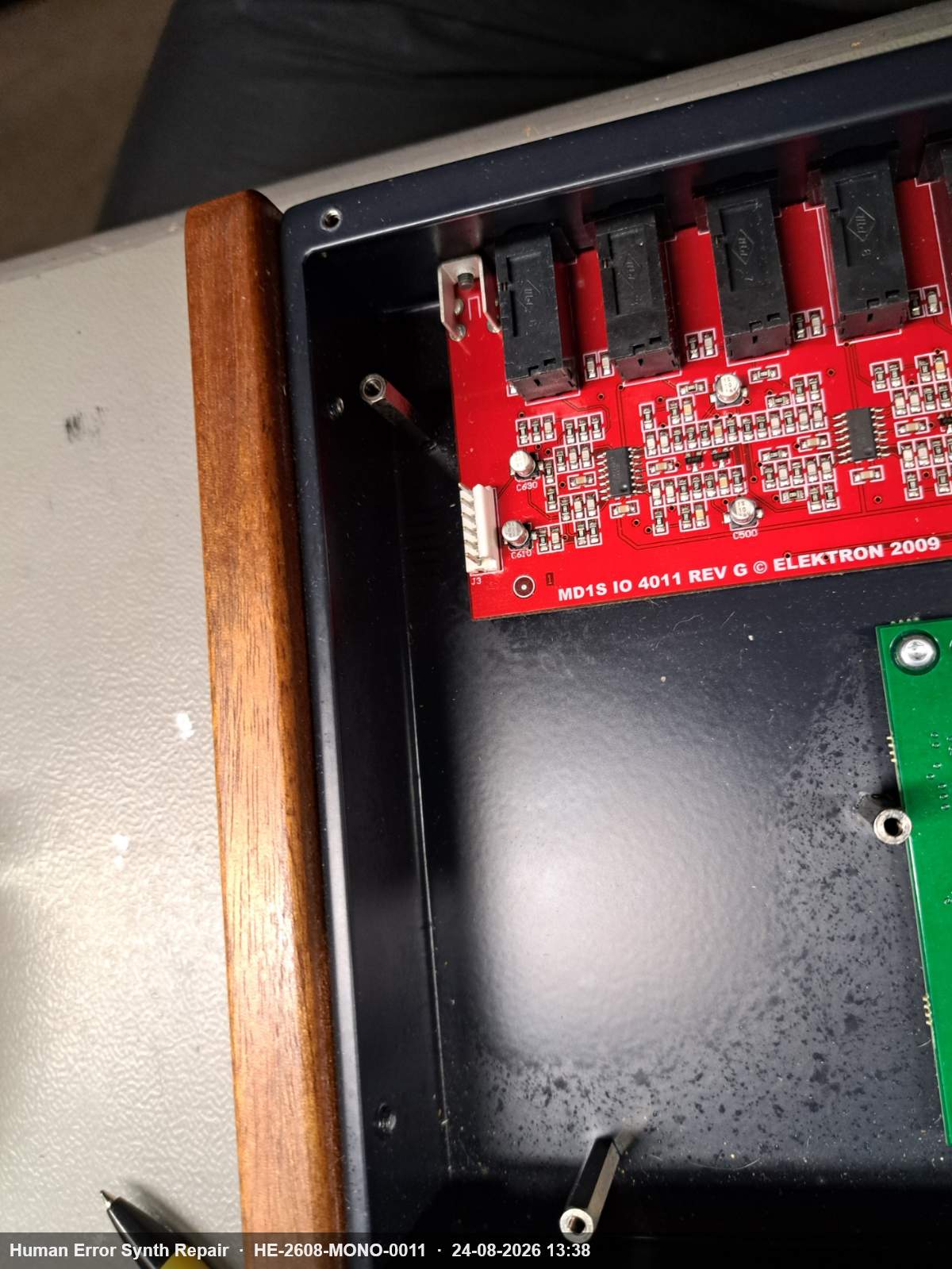

    Rode MD1S IO 4011 REV G printplaat in de geopende Monomachine-behuizing met houten zijpaneel zichtbaar.
    IO-board (MD1S IO 4011 REV G) zichtbaar na openen van de behuizing.

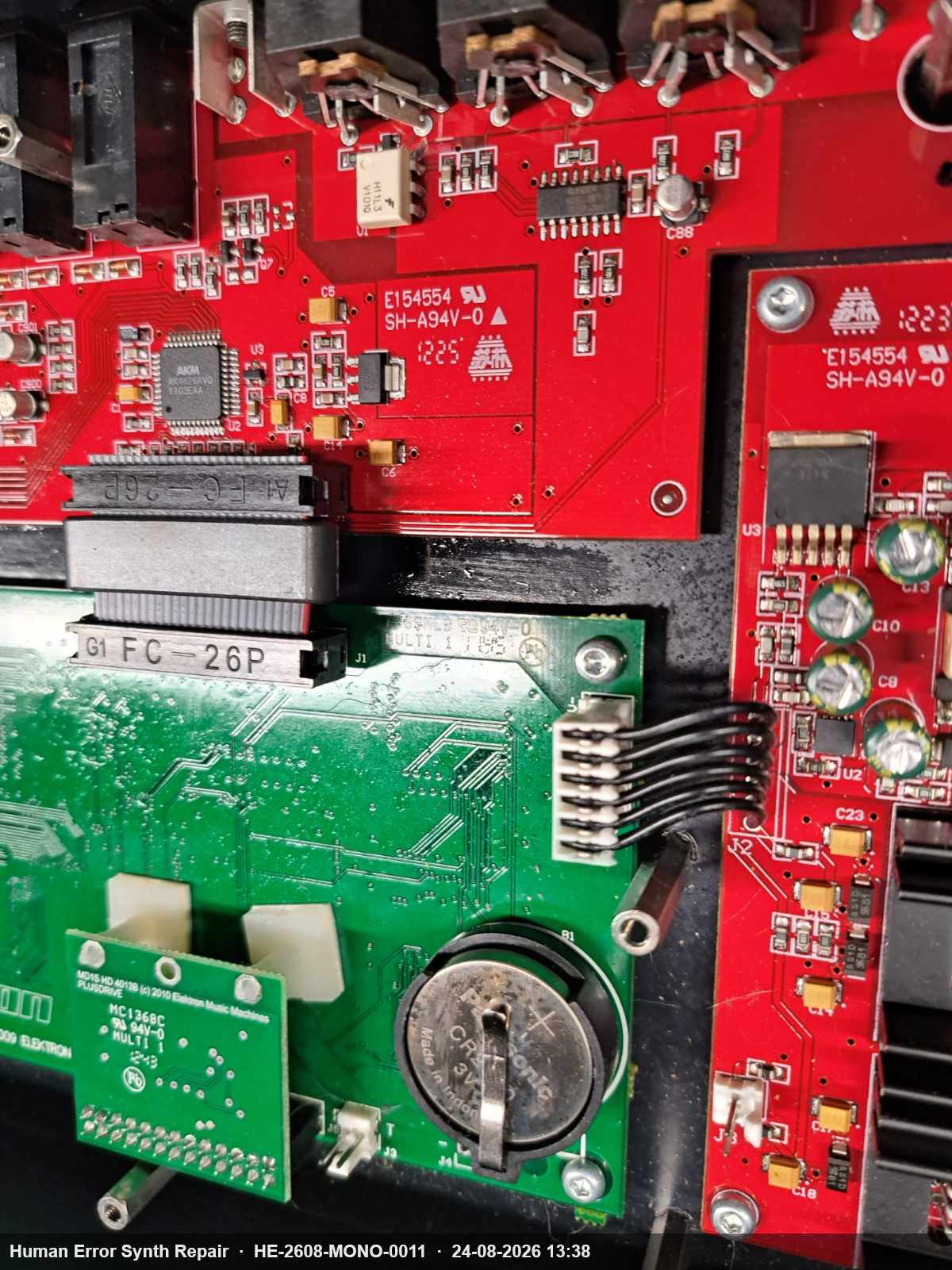

    Groen CPU-board met zichtbare CR2450-knoopcelbatterij en grote FC-26P IDC-connector naast rode synthesizer-printplaten.
    De CR2450-batterij op het CPU-board en de grote FC-26P IDC-connector die problemen veroorzaakte.

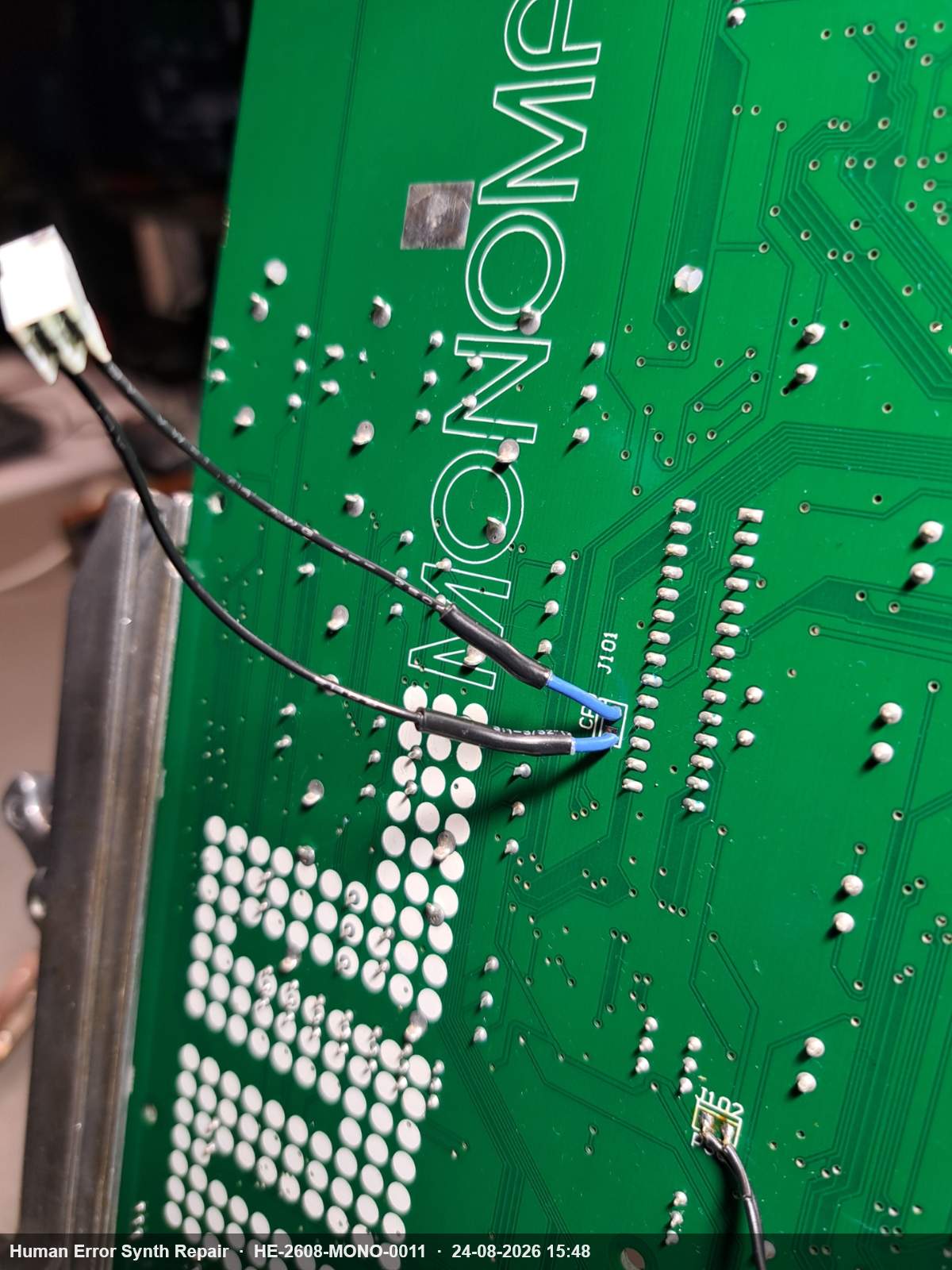

    Onderzijde van het groene Monomachine-board met opnieuw aangesloten draden bij connector J101, waarvan één draad een blauwe kern toont.
    De voedingsdraden na herstel, opnieuw aangesloten op J101.

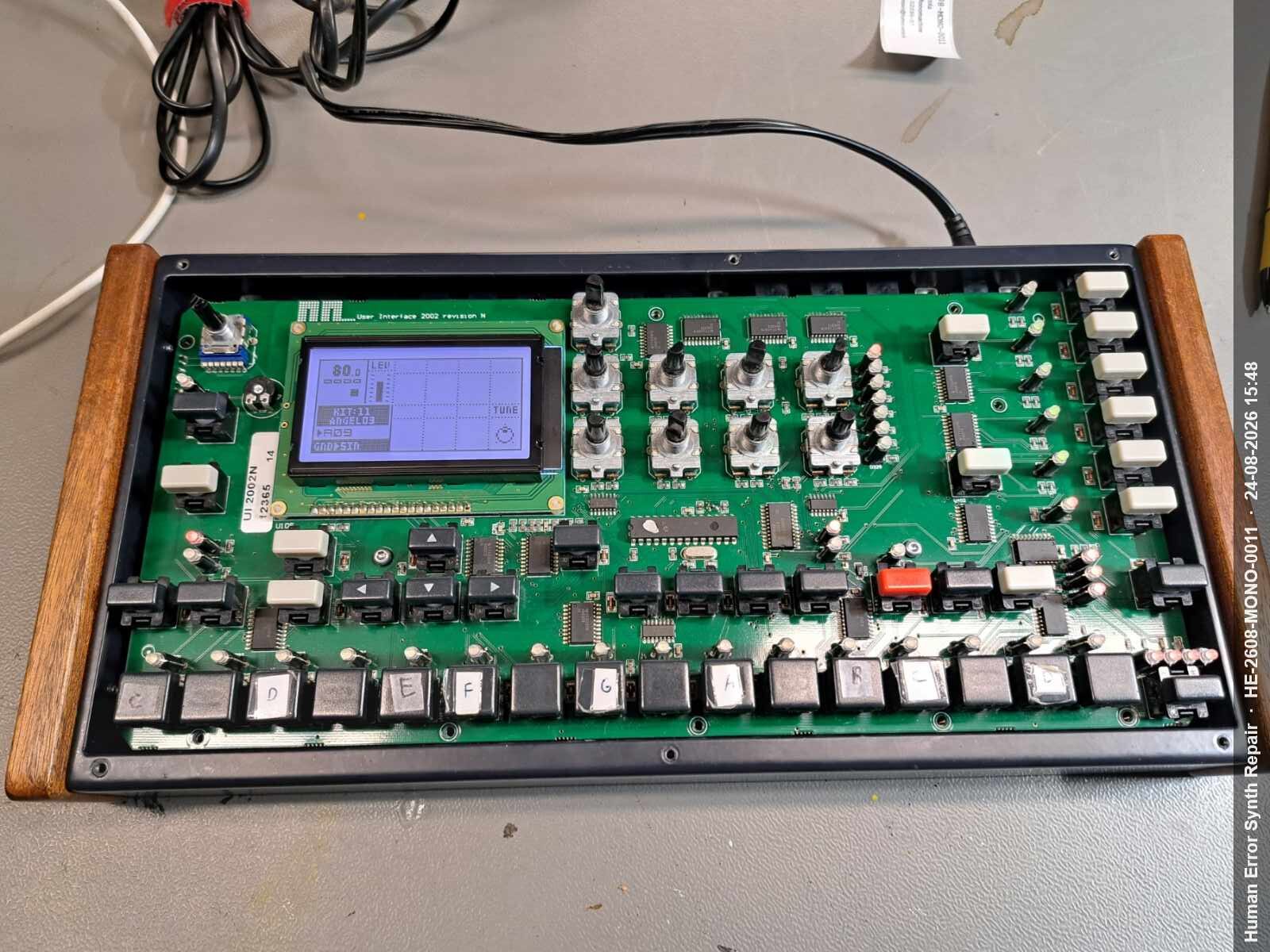

    Groen UI-board van de Monomachine liggend op de werktafel, display toont de tune-pagina tijdens opgestart systeem.
    Het UI-board actief opgestart tijdens tests na de reparatie.

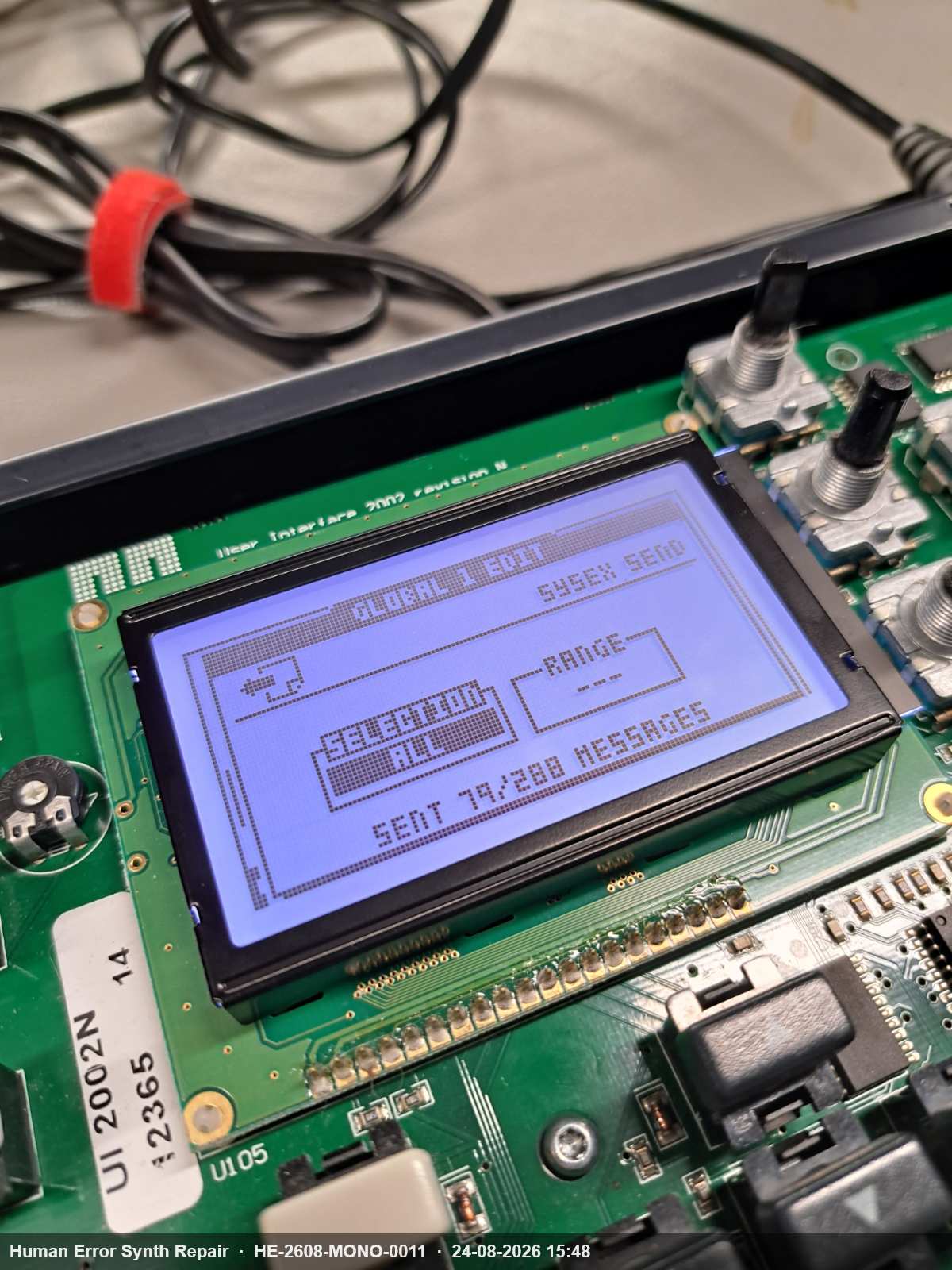

    Close-up van het Monomachine-display met de tekst SYSEX SEND en SENT 79/288 MESSAGES zichtbaar.
    SysEx-backup poging: het apparaat verzond berichten maar de restore werd niet geaccepteerd.

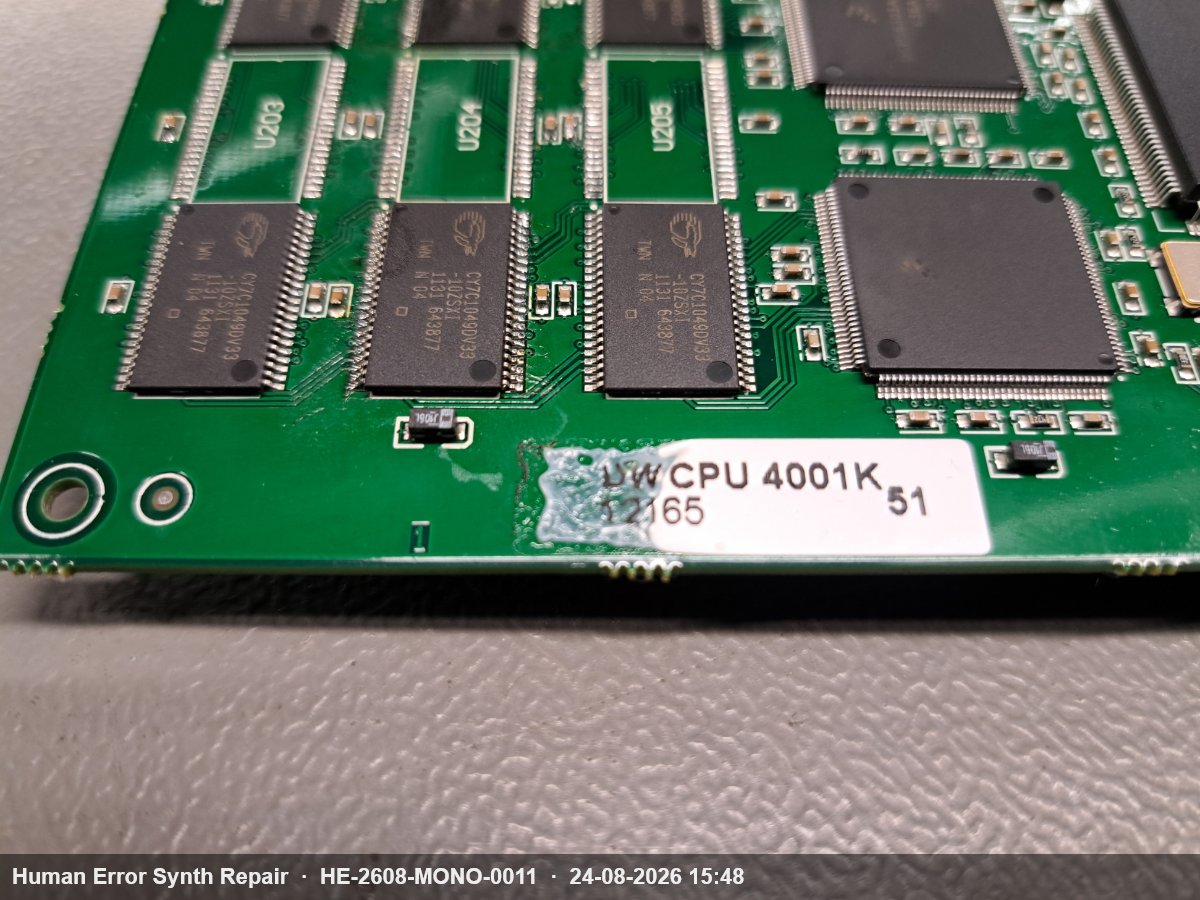

    Groene CPU-printplaat met drie Cypress CY7C1049DV33 SRAM-chips en boardlabel UW CPU 4001K.
    CPU-board (UW CPU 4001K) met drie Cypress CY7C1049DV33 geheugen-IC’s.

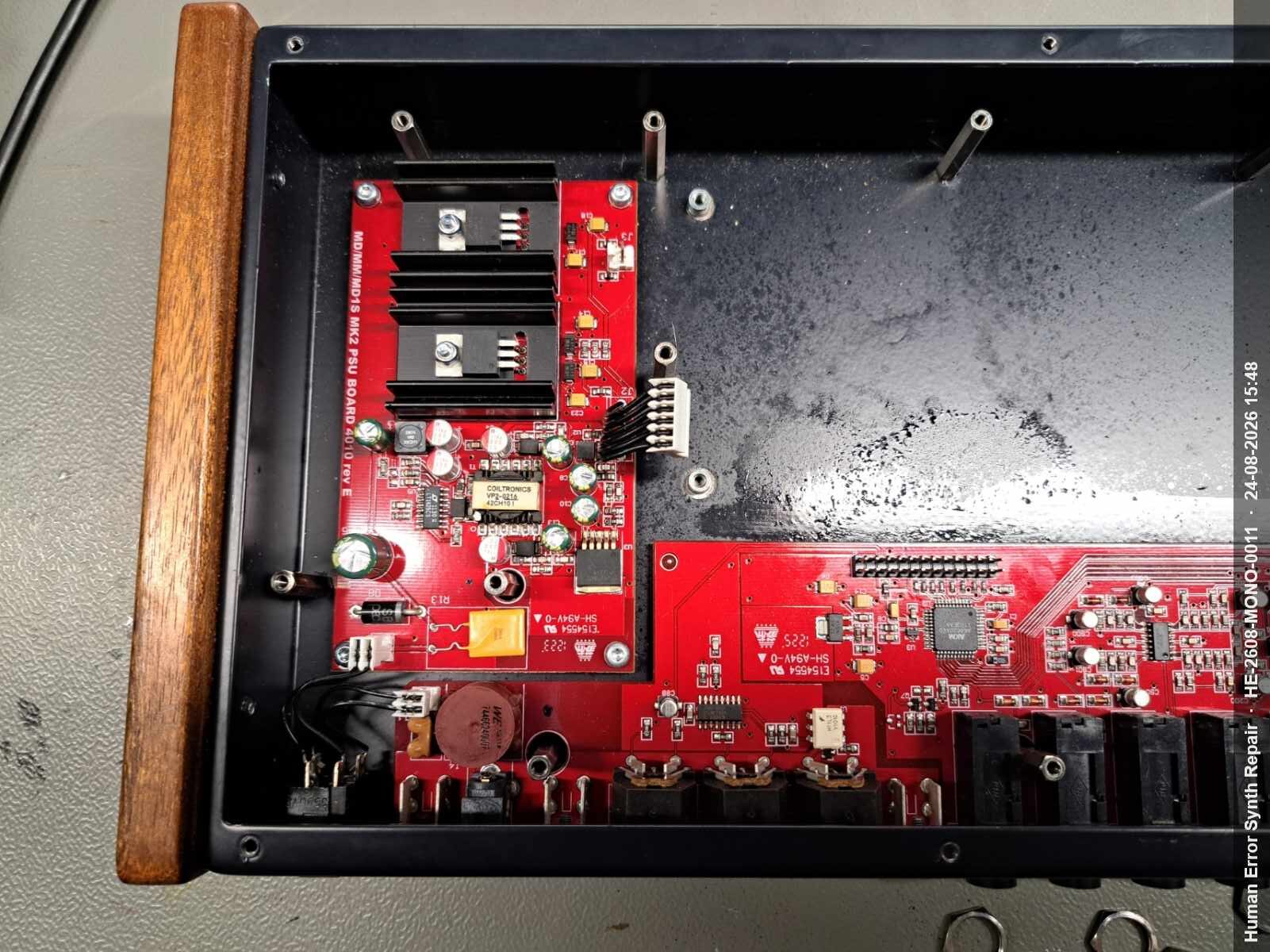

    Rood MD/MM/MD1S MK2 PSU BOARD 4010 Rev E in de geopende Monomachine-behuizing met koellichaam zichtbaar.
    Het PSU-board (MD/MM/MD1S MK2 PSU BOARD 4010 Rev E) met koellichaam.

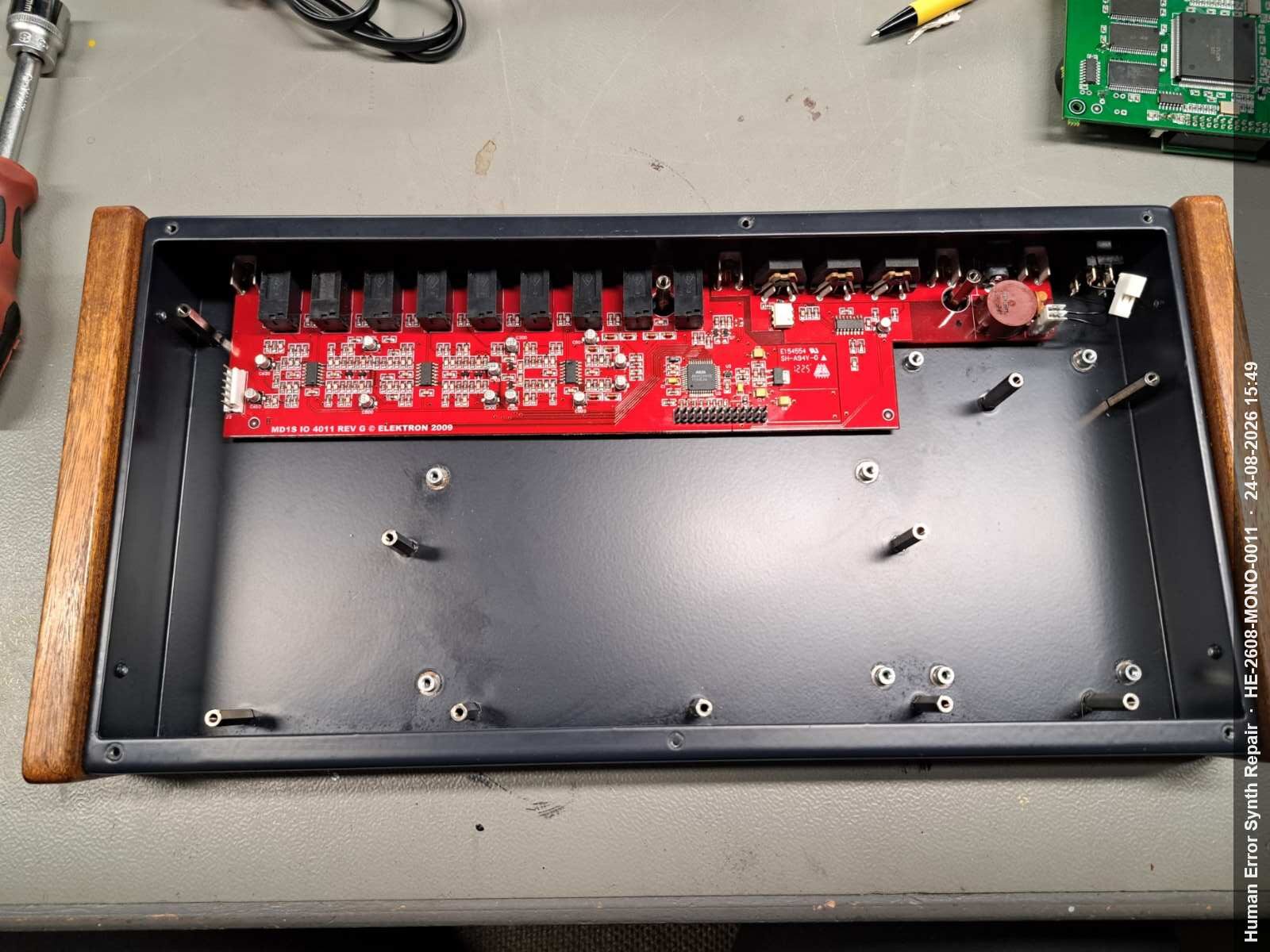

    Lege zwarte Monomachine-behuizing met alleen het rode IO-board zichtbaar aan de rechterzijde.
    Behuizing grotendeels gedemonteerd; IO-board is als laatste uit de behuizing gehaald.

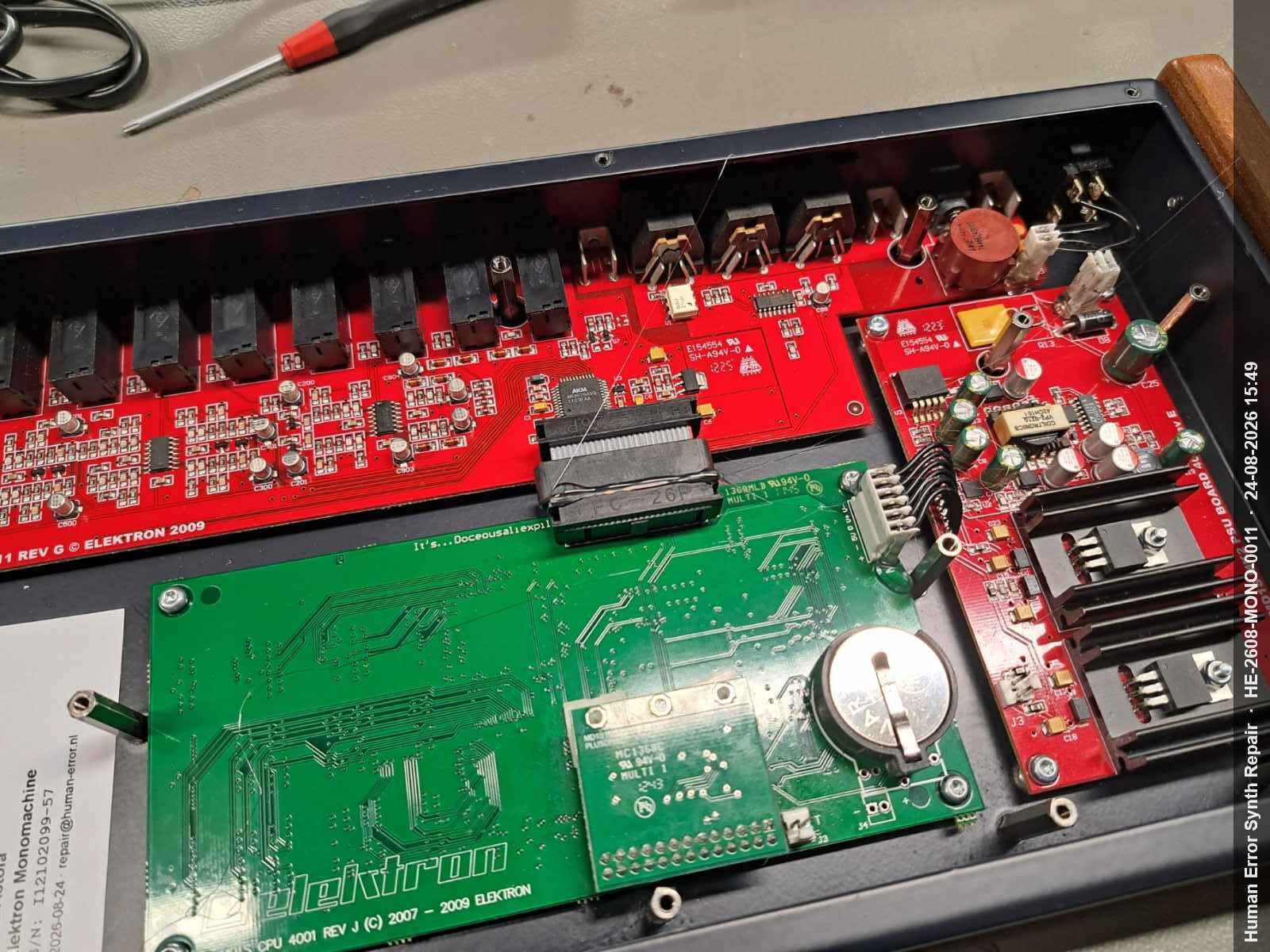

    Geopende Monomachine met groen CPU-board, rood IO-board, PSU-board en nieuwe CR2450-batterij zichtbaar naast elkaar.
    Volledig gedemonteerd binnenwerk na inspectie en vervanging van de batterij.

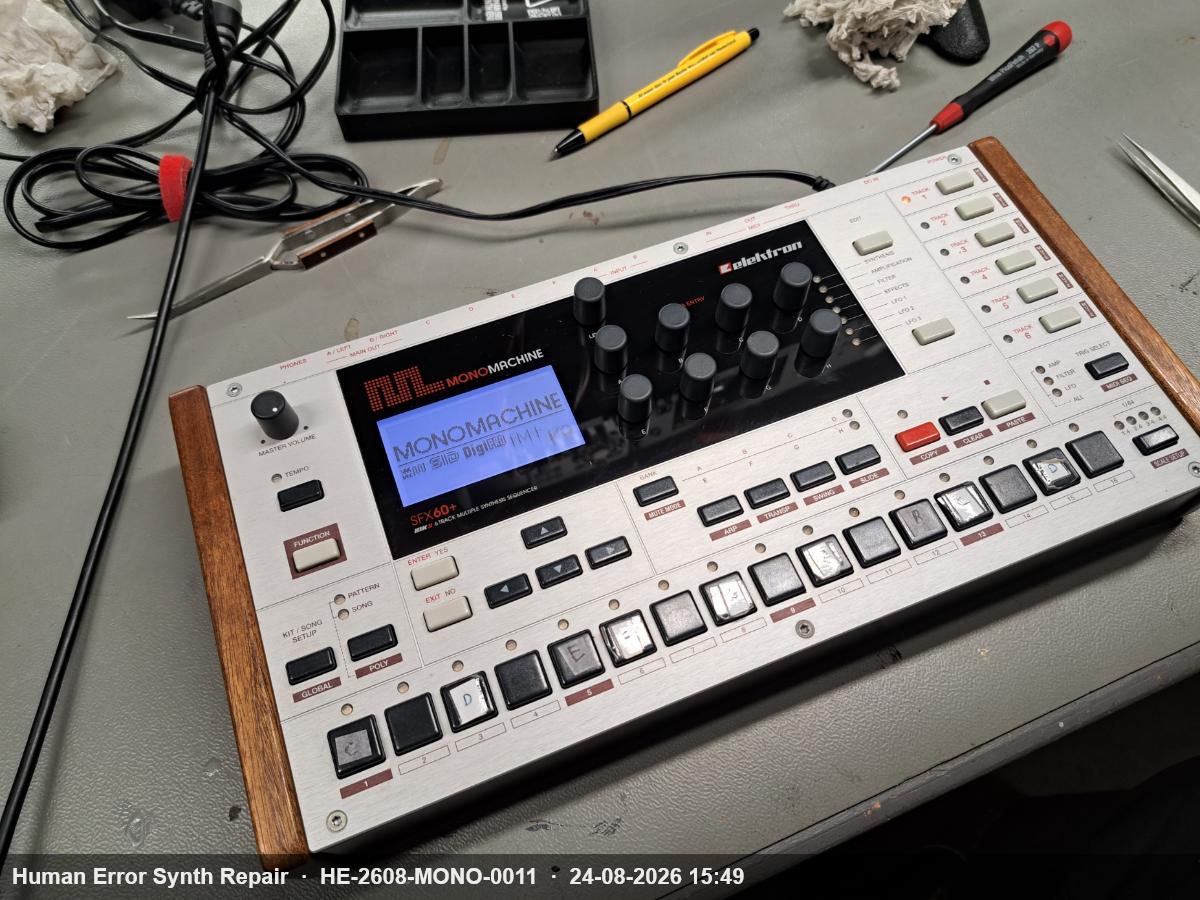

    Elektron Monomachine SFX60+ MKII op de werktafel, volledig gemonteerd, display toont het opstartscherm met MONOMACHINE-logo.
    De Monomachine volledig gemonteerd en correct opgestart na reparatie.

    Reparatiereferentie: HE-2608-MONO-0011

  • Roland Juno-60 — toondrift en kalibratie

    Roland Juno-60 — toondrift en kalibratie

    Deze Juno-60 kwam binnen met een subtiele maar hardnekkige klacht: de stemming was niet stabiel. Willekeurige drift van plus of min tien cents, zonder duidelijke aanleiding. De vraag was of het aan de voeding lag, aan het keybed, of aan iets anders, en dus is het apparaat van voor tot achter nagelopen.

    Bij meting was al snel zichtbaar dat de analoge voedingsrails niet zo stabiel waren als ze zouden moeten zijn. Zichtbare 50Hz-rimpel en lichte drift op de rails wezen direct naar de condensatoren in de voedingssectie. Dat is op een instrument van deze leeftijd geen verrassing: de kleine elektrolytische condensatoren zijn na veertig jaar wel vaker buiten specificatie. Daarnaast mat de interne lithiumbatterij nog maar 2V — ruim onder de drempel waarbij je de presetopslag nog kunt vertrouwen. Ook de soldeerpunten van de spanningsregelaars (voltage regulators) zijn opnieuw gesoldeerd; bij de Juno-60 is het een bekend fenomeen dat deze door warmtecycli losraken en voor onstabiele spanningen zorgen.

    Alle elektrolytische condensatoren op de voedingsplaat en de voedingsrails van het CPU- en voice-bord zijn vervangen. De spanning staat nu stabiel, de drift is teruggebracht tot minder dan twee à drie cent, wat voor een instrument van dit type als uitstekend geldt. De toetsen van het keybed zijn allemaal nagelopen en functioneren correct, wel zijn ze gereinigd. Na de condensatorwisseling is de volledige kalibratieprocedure doorlopen; de Juno-60 staat weer netjes in tune.

    De fabrieks-patches zijn opnieuw ingeladen, zodat alle originele patches weer kloppen. Dat gaat, zoals dat bij de Juno-60 nog het geval was, via de Tape Load input.

    Een mooie Juno-60, die nu weer klinkt zoals het hoort!

    Voedingsplaat 052H369 B met originele condensatoren, zekeringen en TA7119P IC, voor de ingreep.
    De voedingsplaat vóór vervanging van de condensatoren. De condensatoren ontbreken nog op deze opname.
    Voedingsplaat 052H369 B met twee nieuwe Nichicon 3300µF 63V elco's en vervangende kleinere condensatoren.
    Voedingsplaat na de ingreep, met nieuwe Nichicon 3300µF/63V hoofdcondensatoren.
    Het lange groene voice-bord van de Juno-60 met VCF-, VCA- en waveform-secties zichtbaar, inclusief trimmers en IC's.
    Het voice-bord, met de VCF-, VCA- en waveform-secties.
    Juno-60 open op de werkbank, aangesloten op een Rigol-oscilloscoop en multimeter tijdens spanningsmetingen.
    Meten van de voedingsrails met oscilloscoop en multimeter.
    Onderzijde van het CPU-bord met een nieuwe gele lithiumbatterij gesoldeerd naast de IC's IC20 t/m IC25.
    Oude lithiumbatterij op het frontpanel-bord.

    Reparatiereferentie: HE-2605-JUNO-0012

↑
